Как подключить видеодомофон

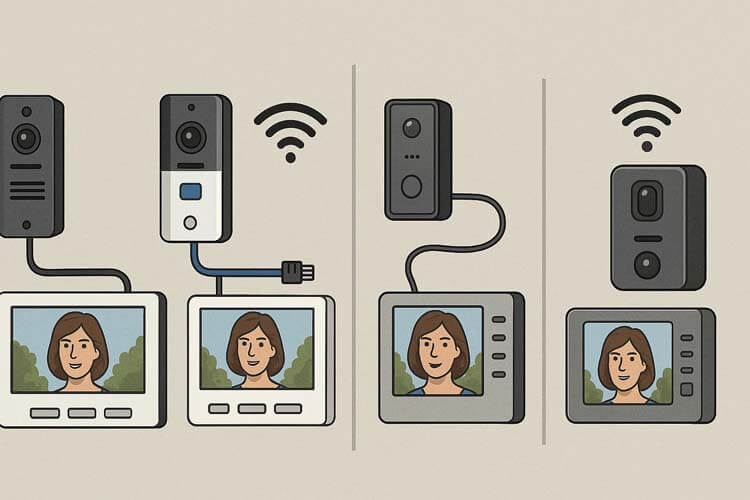

1. Типы видеодомофонов: что подойдет вашему дому?

Перед покупкой важно определиться с типом системы. Основные варианты:

• Аналоговые домофоны — передают сигнал по коаксиальному кабелю. Подходят для небольших расстояний (до 100 м), но чувствительны к помехам.
• Цифровые (IP-системы) — используют интернет-протокол, позволяют подключаться к сети Wi-Fi и управлять доступом через смартфон.
• Проводные — требуют прокладки кабелей, зато обеспечивают стабильность.
• Беспроводные — работают через радиоканал или Bluetooth, подходят для арендованных помещений.

Совет:
— Для частного дома с калиткой лучше выбрать IP-домофон с поддержкой PoE (питание через Ethernet-кабель). Это упростит монтаж и снизит затраты на провода.
— В многоквартирных домах учитывайте совместимость с общей домофонной системой. Например, некоторые модели подключаются через коммутаторы или модули сопряжения.

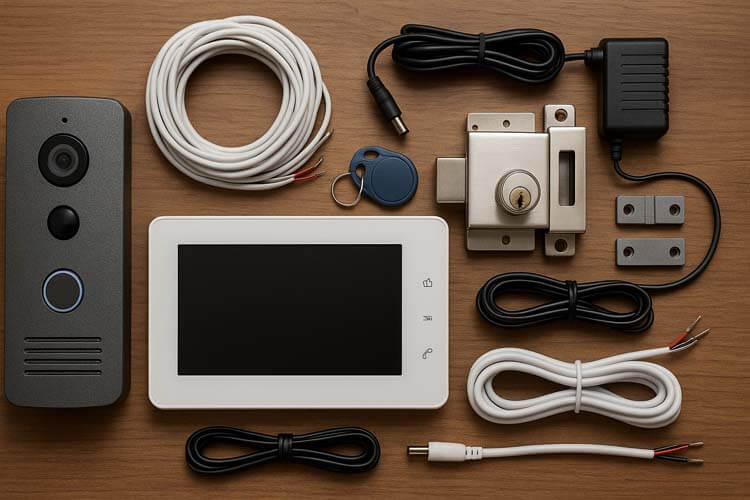

2. Комплектация: что входит в набор?

Стандартный комплект включает:

1. Вызывная панель — крепится у входа, оснащена камерой, микрофоном, кнопкой вызова и датчиком движения
2. Монитор или трубка — устройство внутри помещения с экраном и динамиком.
3. Электрозамок — электромеханический (открывается ключом или кодом) или электромагнитный (требует постоянного питания).
4. Блок питания — обеспечивает стабильное напряжение (12В или 24В).
5. Кабели — витая пара, КВК, ШВВП (для питания и передачи сигнала).

Дополнительные элементы:

• Считыватель RFID — для карт или брелоков.
• Датчик открытия двери — предупреждает о несанкционированном доступе.
• Резервный аккумулятор — обеспечивает работу при отключении электричества.

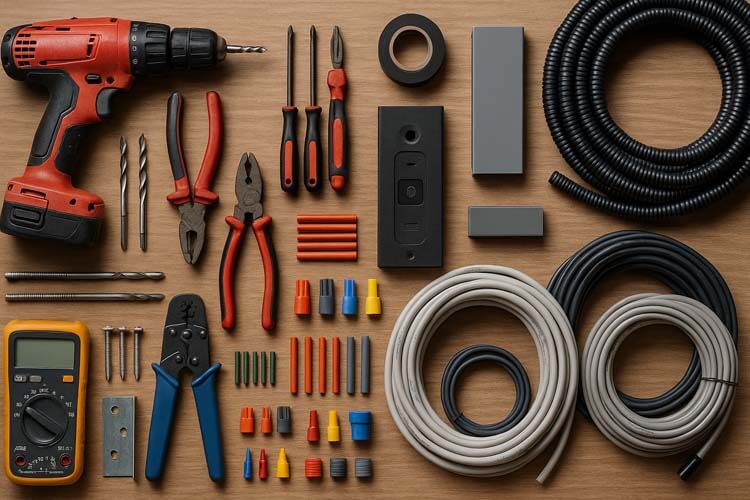

3. Инструменты и материалы: что подготовить?

Для монтажа потребуется:

• Инструменты: дрель, сверла (для бетона или металла), отвертки, кусачки, тестер напряжения, изолента, термоусадка.
• Крепеж: дюбели, саморезы, кронштейны, монтажная пластина.
• Кабели:
• Силовые (сечение 0,75–1,5 мм²) — для питания замка и панели.
• Витая пара (CAT5e) — для цифровых систем.
• Коаксиальный (РК-75) — для аналоговых камер.
• Защитные элементы: гофрированные трубы, кабель-каналы — чтобы спрятать провода от влаги и механических повреждений.

Важно:
Перед началом работ составьте схему прокладки кабелей. Учтите расположение розеток, щитка и других элементов электропроводки.

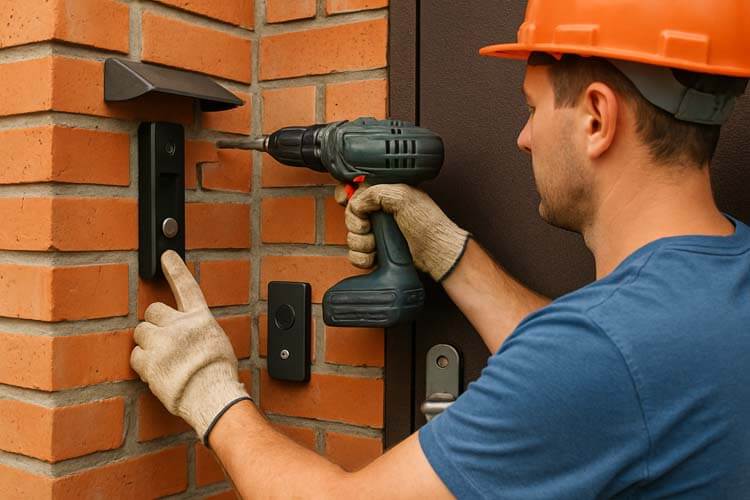

4. Пошаговая установка вызывной панели

Этап 1: Выбор места

Панель размещают на входной двери, калитке или стене. Требования:

• Высота 1,5–1,7 м — для удобного нажатия кнопки и захвата лица в кадр.
• Защита от прямых солнечных лучей и дождя (используйте козырек или антивандальный корпус).
• Угол обзора камеры должен охватывать зону перед дверью (минимум 120°).

Этап 2: Монтаж

1. Сделайте разметку под крепежные отверстия.
2. Просверлите отверстия, используя дрель и сверло по бетону (для кирпичной стены) или металлу (для двери).
3. Закрепите панель саморезами и дюбелями.
4. Подключите провода согласно схеме производителя (обычно контакты подписаны: +12V, GND, AUDIO, VIDEO).

Совет:
Если стена неровная, используйте монтажную пластину или регулируемый кронштейн. Для деревянных дверей подойдут саморезы по металлу с пресс-шайбой.

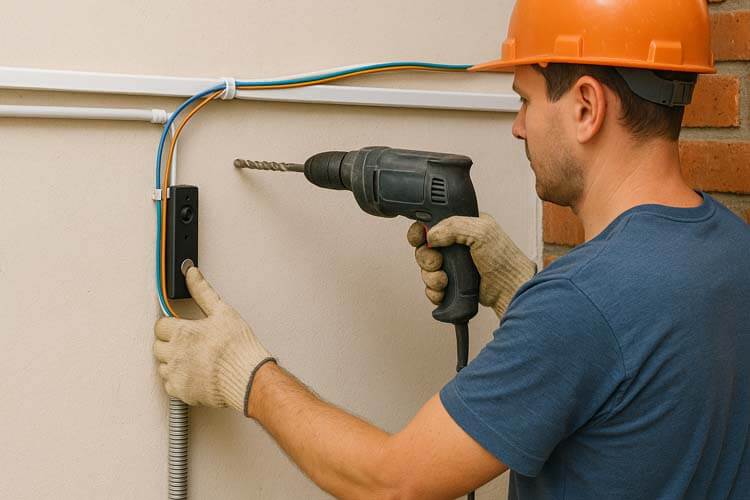

5. Прокладка кабелей: правила и лайфхаки

Провода — «кровеносная система» домофона. Ошибки на этом этапе приведут к помехам или поломке.

Варианты прокладки:

• Скрытая — внутри стен, под штукатуркой или в штробах. Требует перфоратора, но сохраняет эстетику.
• Открытая — в кабель-каналах или гофротрубах. Подходит для квартир, где нельзя делать штробы.
• Комбинированная — часть проводов скрыта, часть — в декоративных коробах.

Правила:

• Не прокладывайте сигнальные кабели рядом с силовыми линиями (минимум 50 см расстояния).
• Для улицы используйте провода с двойной изоляцией (например, ШВВП).
• Заземлите металлические элементы (кронштейны, трубы) для защиты от статики.

Пример схемы для частного дома:

1. Вызывная панель → гофротруба вдоль забора → кабель-канал у стены → отверстие в фундаменте → блок питания в коридоре.
2. Электрозамок → отдельный силовой кабель → автомат в щитке.

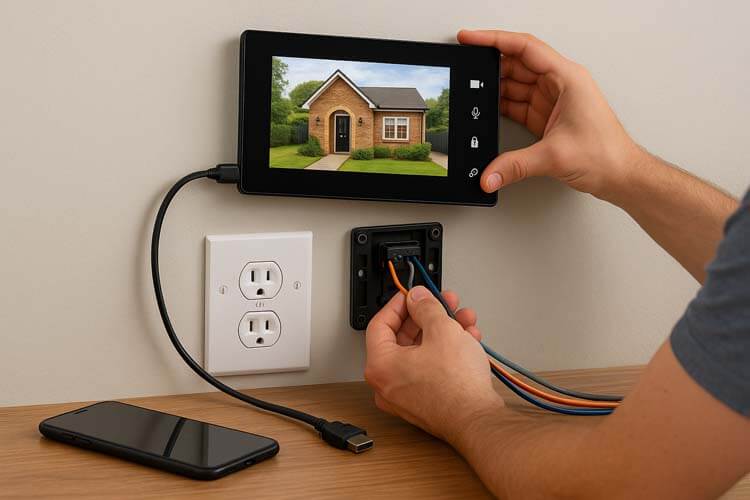

6. Подключение монитора и управляющих устройств

Внутренний блок (монитор или трубка) устанавливается в помещении. Этапы:

1. Выбор места — рядом с розеткой, на высоте 1,4–1,6 м от пола.
2. Монтаж — закрепите кронштейн на стене, подключите кабели (питание, видео, аудио).
3. Настройка — отрегулируйте яркость экрана, громкость динамика, активируйте режим записи (если есть SD-слот).

Интеграция с другими устройствами:

• Телевизор — через HDMI-разъем или AV-вход.
• Смартфон — установите приложение (например, DoorBird или Hik-Connect) и подключитесь по Wi-Fi.
• Умный замок — настройте автоматическое открытие двери при распознавании лица.

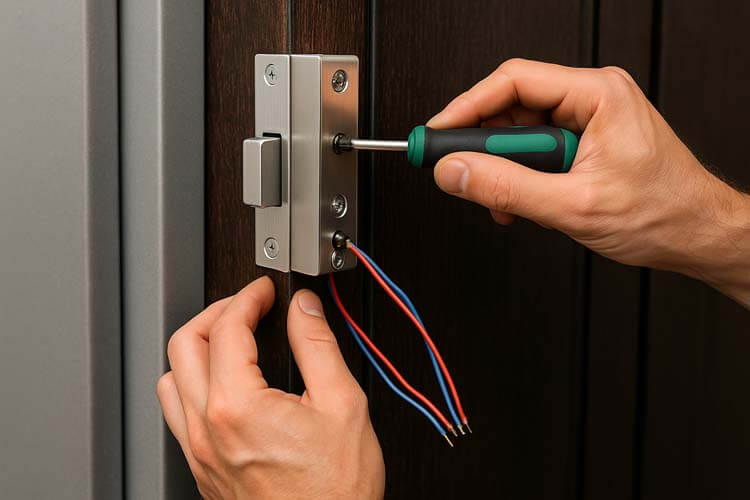

7. Установка электрозамка: нюансы

Типы замков:

• Электромеханический — работает от 12В, открывается ключом или изнутри. Подходит для деревянных дверей.
• Электромагнитный — требует постоянного питания 24В, монтируется на металлические двери.

Подключение:

1. Закрепите замок на дверной коробке.
2. Проложите кабель от блока питания (сечение не менее 1,5 мм²).
3. Подключите контакты: «+» к клемме LOCK, «–» к GND.

Важно:
Для защиты от сбоев установите диодный мост и предохранитель. Если дверь массивная, добавьте доводчик.

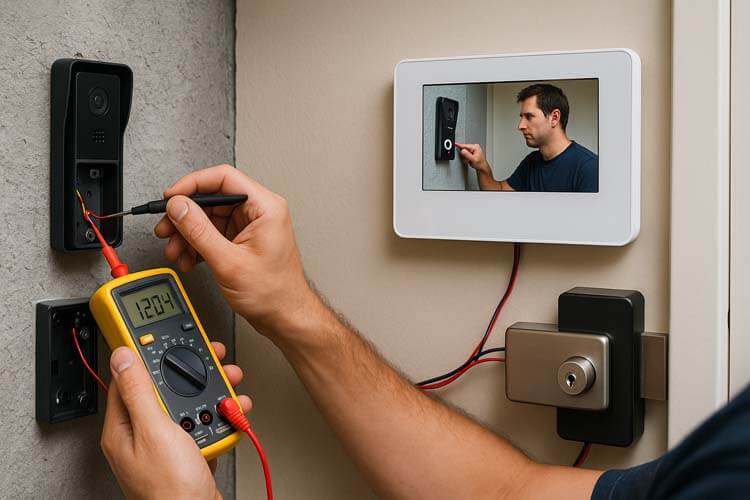

8. Настройка и тестирование системы

После монтажа выполните:

1. Проверку питания — тестером убедитесь, что на контакты подается правильное напряжение.
2. Тест связи — нажмите кнопку вызова, проверьте качество аудио и видео.
3. Калибровку датчиков — движения, открытия двери.
4. Настройку сети — для IP-моделей введите IP-адрес, маску подсети, пароль Wi-Fi.

Совет:
Если изображение на мониторе рябит, замените кабель на экранированный (например, КВК-П) и установите ферритовые кольца.

9. Интеграция с системами безопасности

Современный видеодомофон может стать частью комплексной защиты:

• СКУД (система контроля доступа) — подключите считыватель карт или биометрический сканер.
• Видеонаблюдение — объедините камеру домофона с другими ip-камерами через NVR-регистратор.
• Умный дом — настройте сценарии (например, при нажатии звонка включается свет в прихожей).

Пример использования:
При обнаружении движения камера отправляет уведомление на телефон, записывает 15-секундный ролик на облако и активирует сирену.

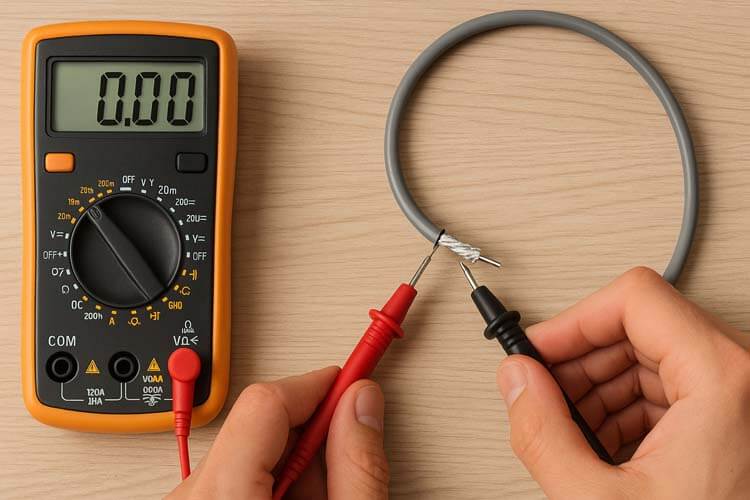

10. Частые проблемы и их решение

11. Гарантия и обслуживание

Большинство производителей (например, Commax, Falcon Eye) дают гарантию 2–3 года. Условия:

• Бесплатный ремонт при заводском браке.
• Плановое ТО раз в год (чистка контактов, проверка напряжения).

Важно:
Самостоятельный ремонт аннулирует гарантию. При поломке обратитесь в сервисный центр.

12. Юридические аспекты

• В многоквартирных домах согласуйте установку вызывной панели с УК.
• Камера не должна захватывать чужие участки или окна соседей — это нарушение приватности.
• Сохраняйте договор на монтаж и чеки за оборудование — они понадобятся при спорных ситуациях.

13. Топ-5 производителей 2024 года

1. Hikvision — лучшие IP-домофоны с ИИ-аналитикой.
2. Cyfral — надежные аналоговые системы для квартир.
3. Vizit — антивандальные модели для частных домов.
4. Slinex — бюджетные решения с Wi-Fi.
5. Axper — интеграция с умным домом на базе Яндекс Алисы.

14. Итог: безопасность, которая окупается

Установка видеодомофона — это вклад в безопасность семьи и имущества. Даже если вы доверите монтаж профессионалам, понимание принципов работы системы поможет быстро устранять неполадки и расширять функционал. Не экономьте на кабелях и блоке питания — от них зависит стабильность работы. И помните: современные технологии позволяют не только видеть гостей, но и управлять доступом удаленно, вести архив записей и интегрироваться с другими устройствами.
