Топ ошибок при монтаже видеонаблюдения своими руками

Ошибка №1. Покупать камеры до определения задач видеонаблюдения

Фундаментальная ошибка при проектировании любой системы безопасности заключается в выборе оборудования до четкого понимания конечной цели. Начинать процесс необходимо не с выбора камеры по количеству мегапикселей в каталоге, а с основополагающего вопроса: «Что именно мы должны увидеть на записи в данной конкретной зоне?».

Существует колоссальная разница между базовым общим наблюдением, обнаружением присутствия человека, уверенной идентификацией лица, детализированным контролем действий (например, кассовых операций) и автоматическим чтением автомобильного номера. Практика показывает, что одна камера крайне редко способна одинаково хорошо решать все эти задачи одновременно из-за ограничений оптики и плотности пикселей. Классический пример подобной ошибки: широкоугольная камера с фокусным расстоянием 2.8 мм прекрасно показывает весь двор в едином кадре, но лицо человека, стоящего у ворот на расстоянии 15 метров, занимает слишком мало пикселей, что делает его идентификацию невозможной даже при наличии 4K-матрицы.

Как правильно определить задачу каждой камеры

Для инженерно-грамотного подбора оборудования необходимо применять международный стандарт EN 62676-4, известный как система DORI, позволяющий математически точно рассчитать потребность в разрешении. Для каждой точки установки требуется заранее определить, что необходимо видеть, на каком расстоянии находится цель, какая детализация требуется для аналитики и нужна ли качественная работа ночью. После проведения этих расчетов выбирается фокусное расстояние объектива, разрешение матрицы и оптимальное место установки.

«Идентификация обычно устанавливается на уровне примерно 250 px/m. На этом уровне изображение должно позволять установить личность вне всяких разумных сомнений благодаря высокой четкости».

Ошибка №2. Покупать готовый комплект только по количеству камер

Приобретение решений формата «коробка на 4 камеры» кажется экономичным шагом, однако маркетинговая надпись «комплект на 4 камеры» еще не означает, что он подходит конкретному дому или промышленному объекту. Универсальных решений в охранном видеонаблюдении не существует, так как каждый объект обладает уникальной геометрией и условиями освещенности.

В подобных наборах критически важные характеристики часто остаются без внимания в угоду снижения общей стоимости. К таким параметрам относятся фокусное расстояние объектива (в комплектах чаще всего идут только широкоугольные линзы), реальное разрешение матриц, мощность ИК-подсветки и класс уличного исполнения. Также игнорируются производительность регистратора, класс жесткого диска (HDD), надежность питания, спецификации PoE (Power over Ethernet) и возможности дальнейшего расширения системы. Готовый комплект действительно является разумным вариантом лишь для типовых, небольших помещений правильной формы (например, небольшой квадратный офис), где задачи ограничиваются базовым общим наблюдением без жестких требований к детализации.

Ошибка №3. Не проверять совместимость оборудования

Приобретение камер и видеорегистратора от разных брендов или из разных поколений без глубокого изучения их спецификаций ведет к фатальным проблемам сетевой интеграции. Типичный результат такой ошибки: камера физически подключается к сети, но часть функций видеоаналитики недоступна, детектор движения не работает, либо устройство вообще не определяется регистратором.

Совместимость оборудования должна проверяться на нескольких архитектурных уровнях. В аналоговых сетях критично совпадение стандартов (AHD/TVI/CVI). При работе с IP-камерами и NVR (Network Video Recorder) необходимо сверять максимальное разрешение записи и максимальный входящий битрейт регистратора — если суммарный поток превысит лимиты устройства, оно начнет отбрасывать пакеты. При использовании оборудования разных производителей связующим стандартом выступает ONVIF, где профили жестко регламентируют поддерживаемые функции. Не менее важна проверка поддержки встроенной видеоаналитики на уровне NVR и совместимость стандартов питания PoE (802.3af/at/bt).

Ошибка №4. Покупать регистратор без запаса

Стремление минимизировать бюджет за счет приобретения регистратора, характеристики которого подобраны «впритык» к текущей задаче, лишает систему главного технологического преимущества — масштабируемости. Любая будущая модернизация потребует полной замены центрального узла.

Запас по каналам

Покупка ровно 4 камер и регистратора на 4 канала исключает простое расширение системы. Если через месяц эксплуатации возникнет потребность установить еще одну камеру для контроля «слепой» зоны, придется покупать новый регистратор, что экономически нецелесообразно. Разумнее и дальновиднее выбрать 8-канальный регистратор вместо 4-канального, что обеспечит стопроцентный запас для будущего роста инфраструктуры.

Запас по производительности

При проектировании критически важно учитывать не только количество физических сетевых каналов, но и аппаратную вычислительную мощность устройства. Максимальный входящий битрейт (Incoming Bandwidth) определяет, какой объем данных регистратор способен принять и записать одновременно без потерь. Поддерживаемое разрешение и возможности аппаратного декодирования влияют на комфорт работы: NVR может записывать восемь 4K-камер, но его процессор способен обеспечить одновременное воспроизведение на мониторе лишь двух потоков в 4K (2-ch@4K) или восьми потоков в 1080p.

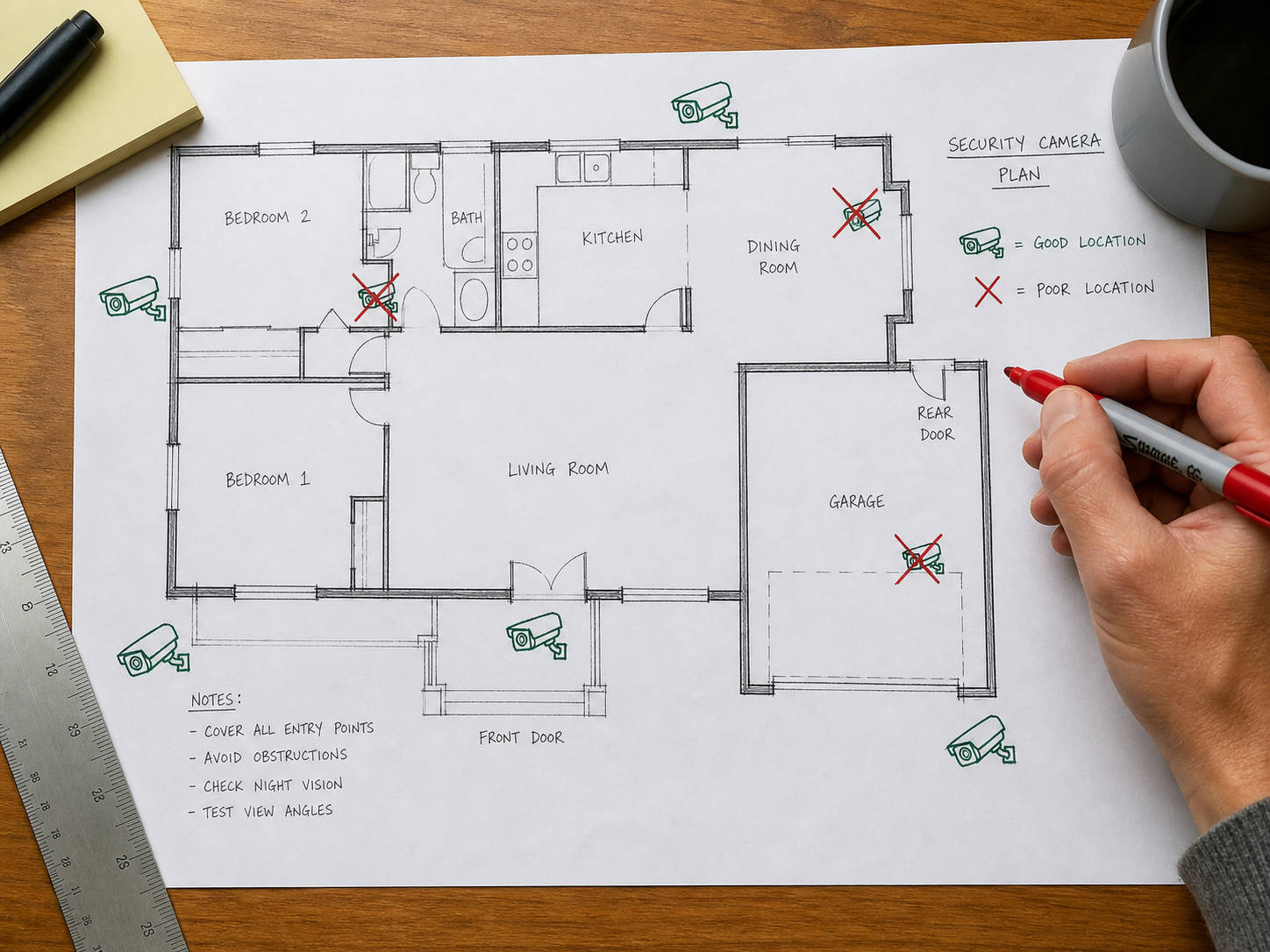

Ошибка №5. Устанавливать камеры без схемы зон наблюдения

Монтаж оборудования без предварительного инженерного плана, когда камеры расставляются просто по углам здания ради симметрии или экономии кабеля, является грубейшим нарушением основ проектирования безопасности.

Сначала необходимо отметить на плане участка или помещения все критически важные объекты: главный вход, калитку, автомобильные ворота, парковку, основные пешеходные дорожки, окна первого этажа, двери и другие важные участки территории. Для каждой зоны необходимо определить точное назначение камеры. Схема на бумаге или в специализированном ПО (например, IP Video System Design Tool) позволяет заранее проверить потенциальные слепые зоны и продумать взаимное перекрытие зон нескольких камер, чтобы злоумышленник, нейтрализующий одну точку, неизбежно фиксировался другой.

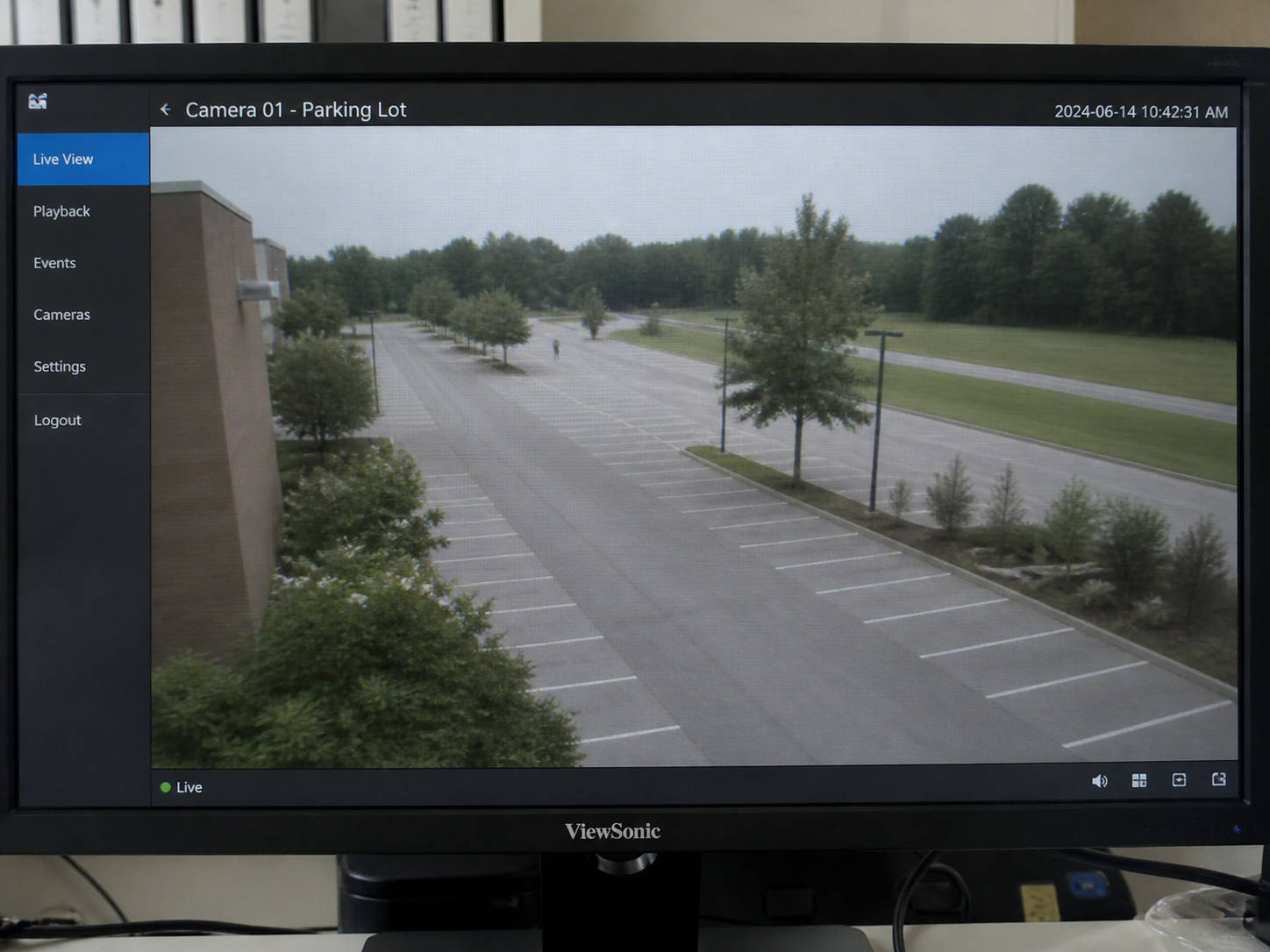

Ошибка №6. Пытаться одной камерой охватить слишком большую территорию

Стремление покрыть весь объект одной камерой, используя сверхширокоугольные объективы, противоречит законам оптики и приводит к полной неэффективности системы при разборе инцидентов.

Широкий угол обзора физически означает меньшую детализацию любого отдельного объекта в кадре, поскольку ограниченное количество пикселей матрицы распределяется по огромной площади. Существует фундаментальная разница между ситуациями «человек есть в кадре» (уровень детекции) и «человека можно идентифицировать». Увеличение мегапикселей камеры не всегда решает проблему, так как оптика остается определяющим фактором. Вместо одной обзорной камеры правильнее поставить две: одну панорамную для контроля общей обстановки и одну более узконаправленную (с длиннофокусным объективом), сфокусированную строго на вход, ворота или другую критичную точку прохода.

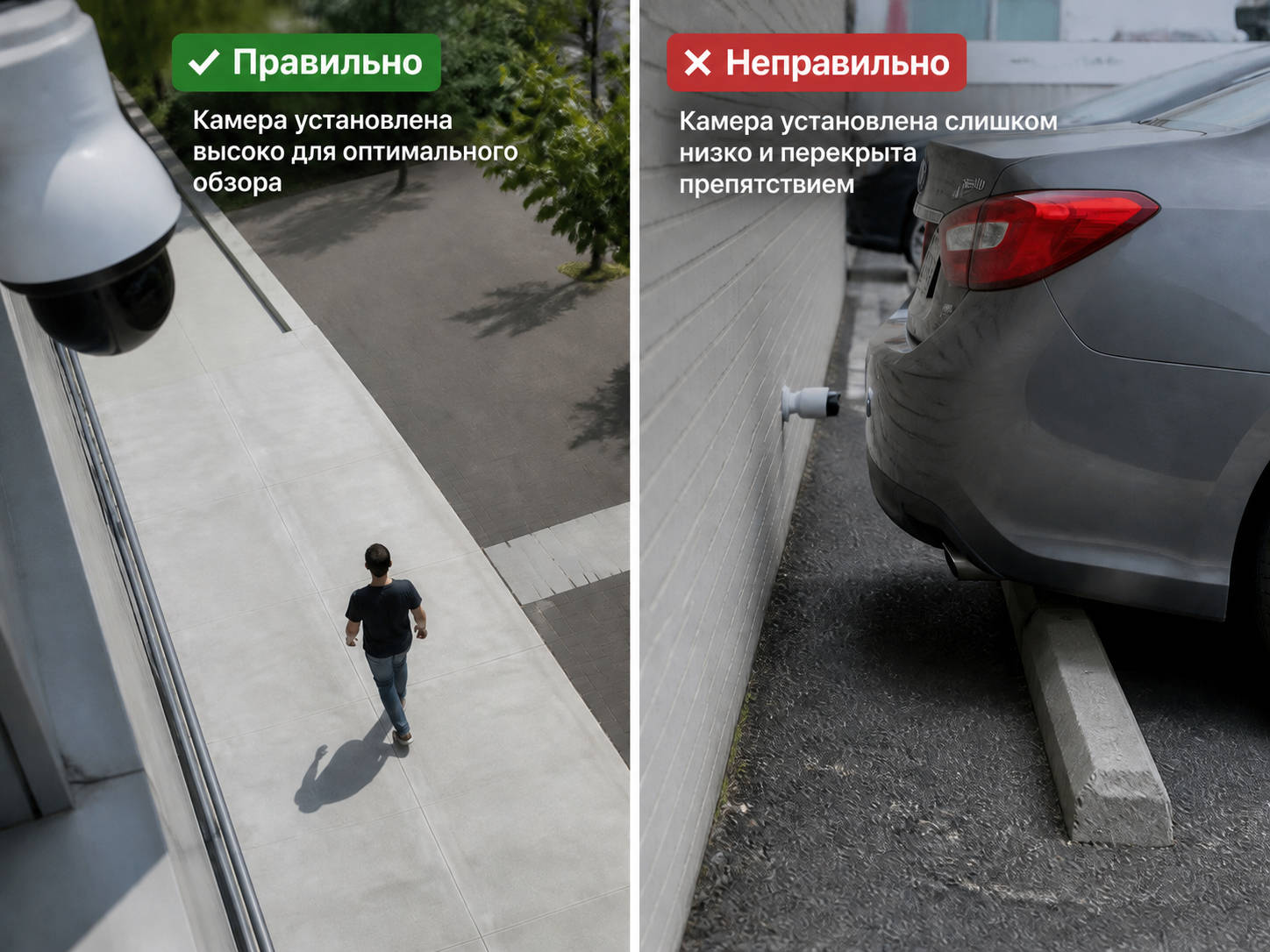

Ошибка №7. Устанавливать камеру слишком высоко или слишком низко

Неверно выбранная монтажная высота способна обнулить эффективность самых современных алгоритмов распознавания лиц, так как нейросети требуют определенного ракурса для анализа геометрии лица.

Что происходит, если камера слишком высоко

Монтаж камеры на уровне конька крыши или высокого столба приводит к тому, что устройство снимает человека под большим углом сверху вниз. На записи прекрасно видна верхняя часть головы, кепка или капюшон, но критически плохо видно само лицо. Ценность такого изображения для идентификации правоохранительными органами снижается до минимума. Кроме того, высоко установленную камеру значительно сложнее обслуживать, очищать от пыли и паутины.

Что происходит, если камера слишком низко

Установка оборудования на высоте ниже 2.5 метров делает его легкодоступной мишенью для вандалов. Камеру проще повредить, оторвать или закрасить баллончиком. Выше риск случайного изменения ее положения при переноске крупногабаритных грузов. Изображение с низко расположенной камеры могут постоянно перекрывать проходящие люди, припаркованные автомобили или другие объекты, блокируя обзор заднего плана.

Как подобрать высоту установки

Оптимальная высота монтажа должна зависеть от задачи конкретной камеры и фокусного расстояния ее объектива. Инженеры не используют одну универсальную цифру для всех объектов, хотя для уверенной идентификации лиц на входных группах рекомендуется диапазон 2.4 — 3 метра. Перед окончательным жестким креплением необходимо проверить реальное тестовое изображение человека в рабочей зоне, убедившись, что ракурс лица захватывается корректно.

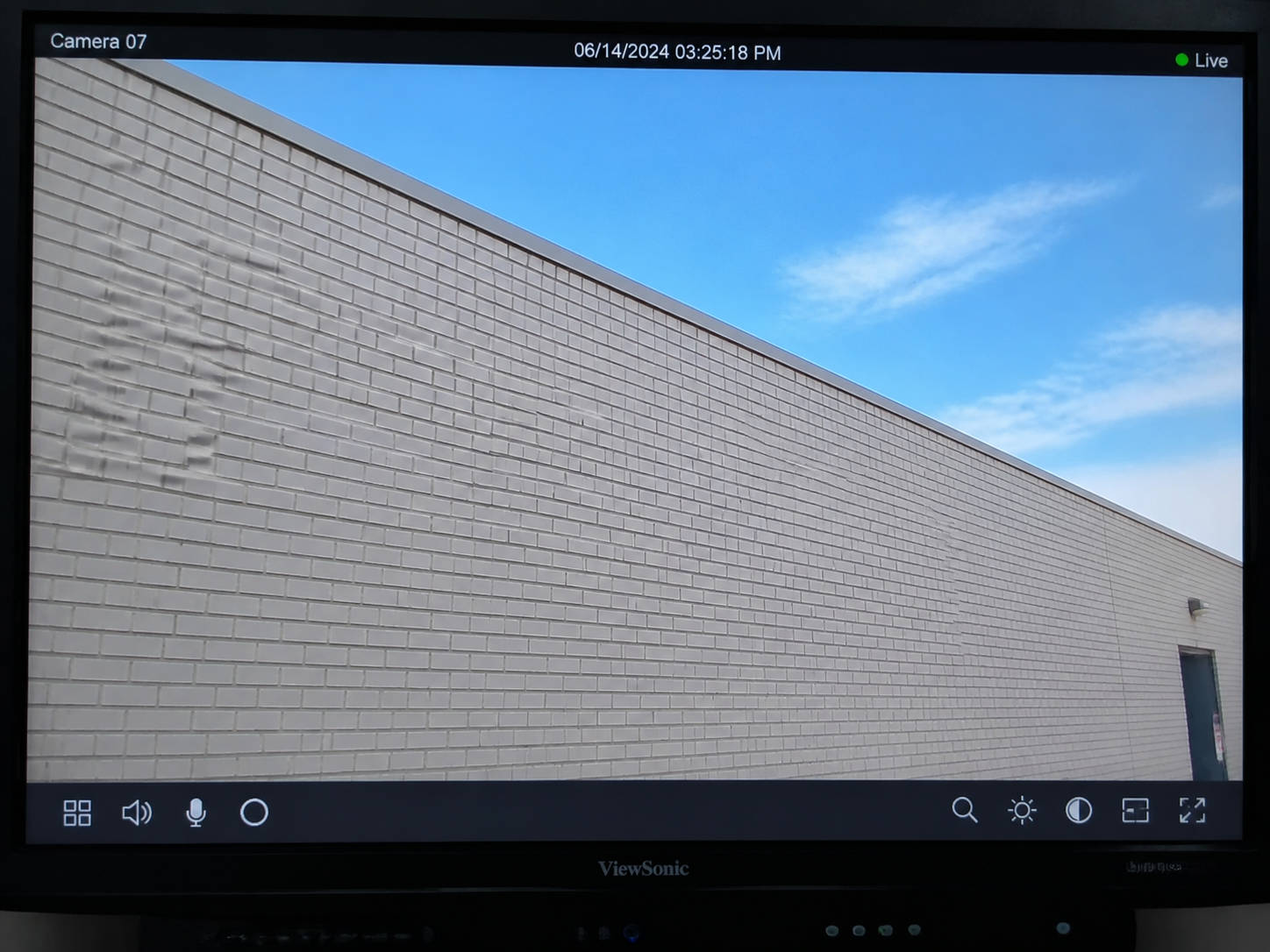

Ошибка №8. Выбирать неправильный угол обзора камеры

Ракурс, под которым камера фиксирует сцену, определяет эффективность работы автоматики (экспозиции, баланса белого) и полезность получаемой информации.

Слишком сильный наклон вниз создает эффект «колодца» и формирует слепую зону под самой камерой. Если в кадре присутствует слишком большое количество глухой стены, пола или яркого неба, камера будет тратить битрейт на кодирование бесполезной статики, а автоматика начнет некорректно затемнять или высветлять важные объекты. Размещение целевого объекта на самом краю изображения приводит к искажениям пропорций из-за оптической дисторсии. Слишком выраженная перспектива длинных коридоров снижает качество работы аналитики. Все эти факторы оказывают прямое влияние на возможность рассмотреть лицо человека.

Как проверить ракурс до окончательного крепления

Для проверки ракурса необходимо попросить человека пройти через контролируемую зону по всем возможным траекториям. Обязательно следует проверить ближнюю, среднюю и дальнюю рабочую дистанцию. Важно смотреть не только потоковое изображение онлайн на экране мобильного телефона в момент юстировки, но и сделать тестовую запись на жесткий диск, чтобы проверить, насколько хорошо различимы нужные детали после применения алгоритмов компрессии.

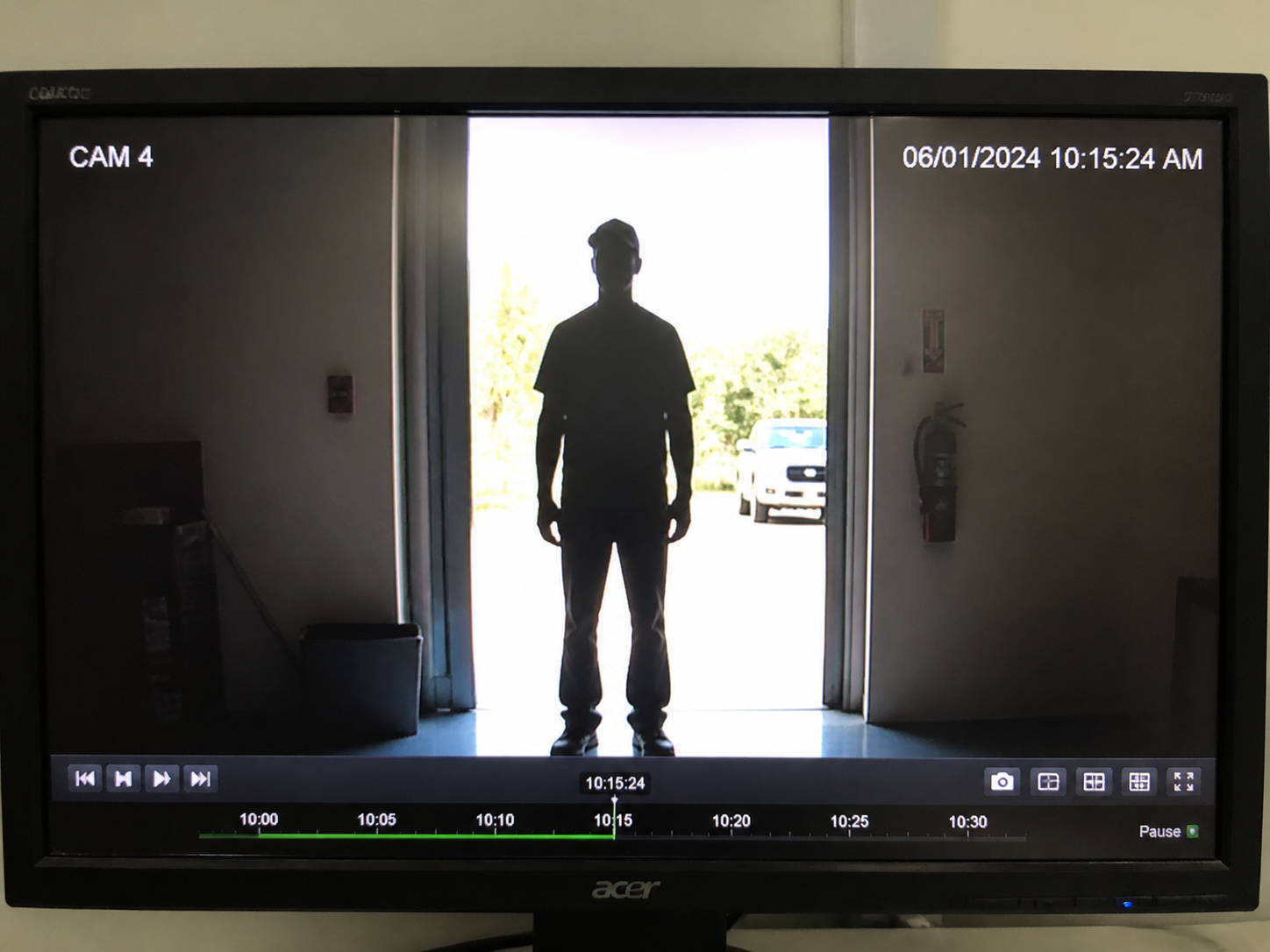

Ошибка №9. Направлять камеру на солнце, окно или яркий фонарь

Свет является основой видеоизображения, но жесткие встречные источники света способны полностью уничтожить полезную информацию в кадре.

Контровой свет (Backlight) возникает, когда источник освещения находится позади объекта наблюдения. Если камера направлена на входную дверь, за которой находится залитая солнцем улица (типичный пример проблемы), лицо входящего человека на ярком фоне превратится в абсолютно темный, нечитаемый силуэт. Аналогичный эффект вызывает прямой свет автомобильных фар или низкое положение солнца в течение дня и года.

Как уменьшить проблему

Наиболее эффективным решением является изменение ракурса камеры, чтобы убрать источник света из кадра. Если это невозможно, необходимо использовать камеры с технологией WDR (Wide Dynamic Range). Аппаратный WDR (от 120 dB) сканирует кадр на разных выдержках и программно объединяет пересвеченные и затененные участки в одно сбалансированное изображение. Для подавления света фар применяется технология HLC (Highlight Compensation), а при необходимости организуется дополнительное искусственное освещение проблемной зоны.

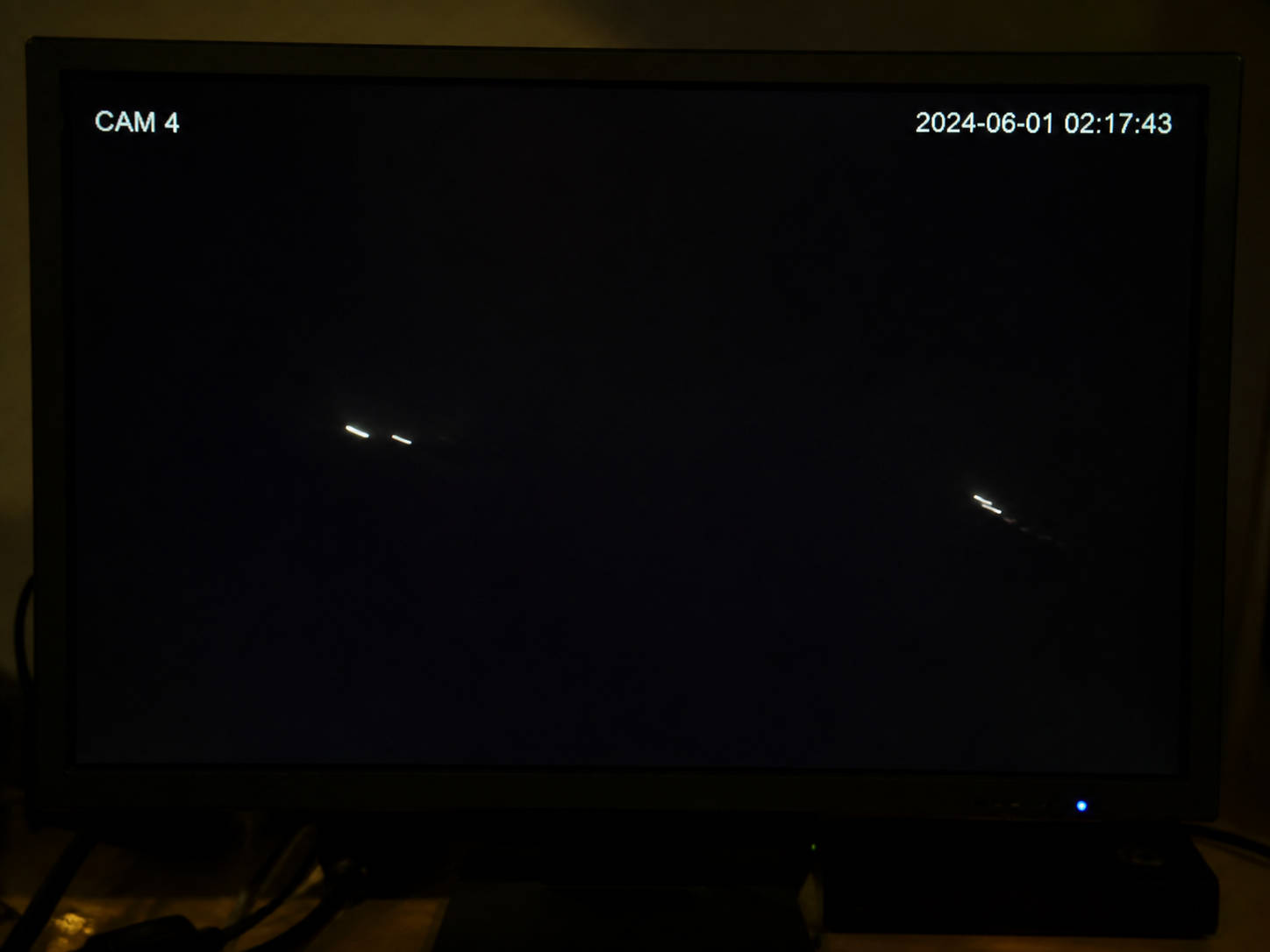

Ошибка №10. Настроить камеры днём и не проверить их ночью

Система видеонаблюдения, блестяще работающая в солнечный день, может оказаться совершенно непригодной для использования в ночное время.

Хорошее дневное изображение ничего не гарантирует ночью, так как физика работы матрицы при недостатке фотонов кардинально меняется. Ночью необходимо физически проверить систему: можно ли различить лица на записи, не превращаются ли движущиеся люди в размытые шлейфы (motion blur) из-за длинной выдержки затвора, читаются ли автомобильные номера, если это необходимо. Также проверяется видимость дальних участков кадра, влияние искусственных источников света (фонарей) и равномерность работы встроенной ИК-подсветки или белых LED-диодов на камерах класса ColorVu (с апертурой F1.0 для полноцветного ночного видения). Проверять нужно именно записанное видео, так как алгоритмы кодирования в ночном режиме работают с сильным цифровым шумом.

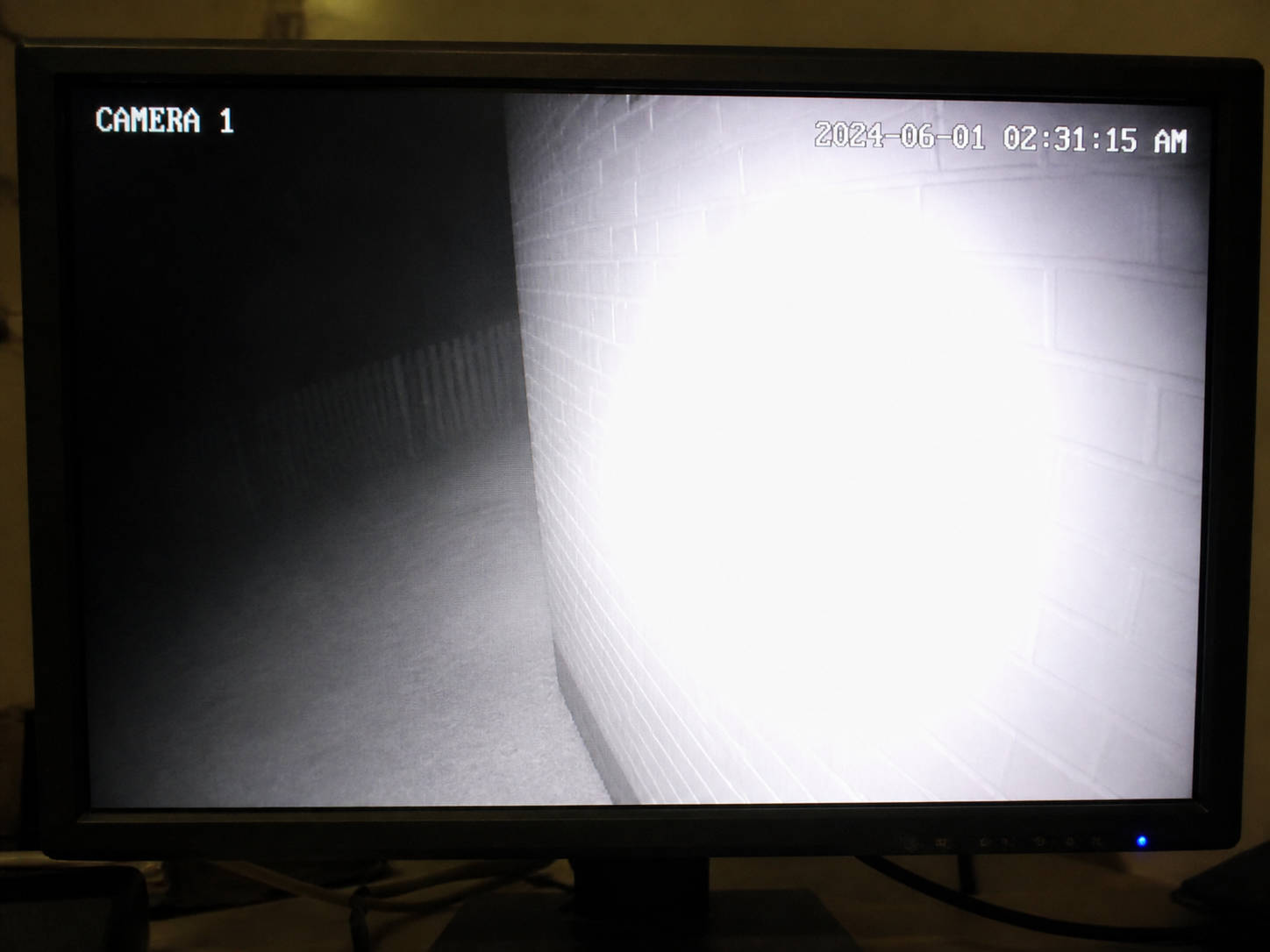

Ошибка №11. Допускать отражение ИК-подсветки от стены или козырька

Неправильное позиционирование камеры относительно архитектурных элементов фасада приводит к явлению инфракрасной засветки, разрушающему ночное изображение.

Как выглядит проблема

При включении ИК-диодов часть изображения (обычно край или угол) становится экстремально светлой, переэкспонированной. При этом автоматика камеры, пытаясь компенсировать этот яркий свет, затемняет остальную часть кадра, из-за чего дальний план и полезная зона полностью проваливаются в темноту. Также могут возникать концентрические блики или эффект густого тумана.

От каких объектов может отражаться ИК-подсветка

Инфракрасное излучение отражается в объектив от любой близко расположенной преграды. Типичными отражающими объектами выступают прилегающая стена здания, низкий свес крыши или козырек, карниз, водосточная труба, потолок помещения, а также кусты или ветви деревьев, расположенные слишком близко к объективу.

Как исправить

Проблема решается путем корректировки пространственного положения камеры. Необходимо изменить ракурс, вынести объектив дальше от препятствия с помощью специального удлиняющего кронштейна или полностью убрать отражающую поверхность из поля зрения сенсора. Обязательно следует проверить результат юстировки после наступления полной темноты, сымитировав движение в кадре.

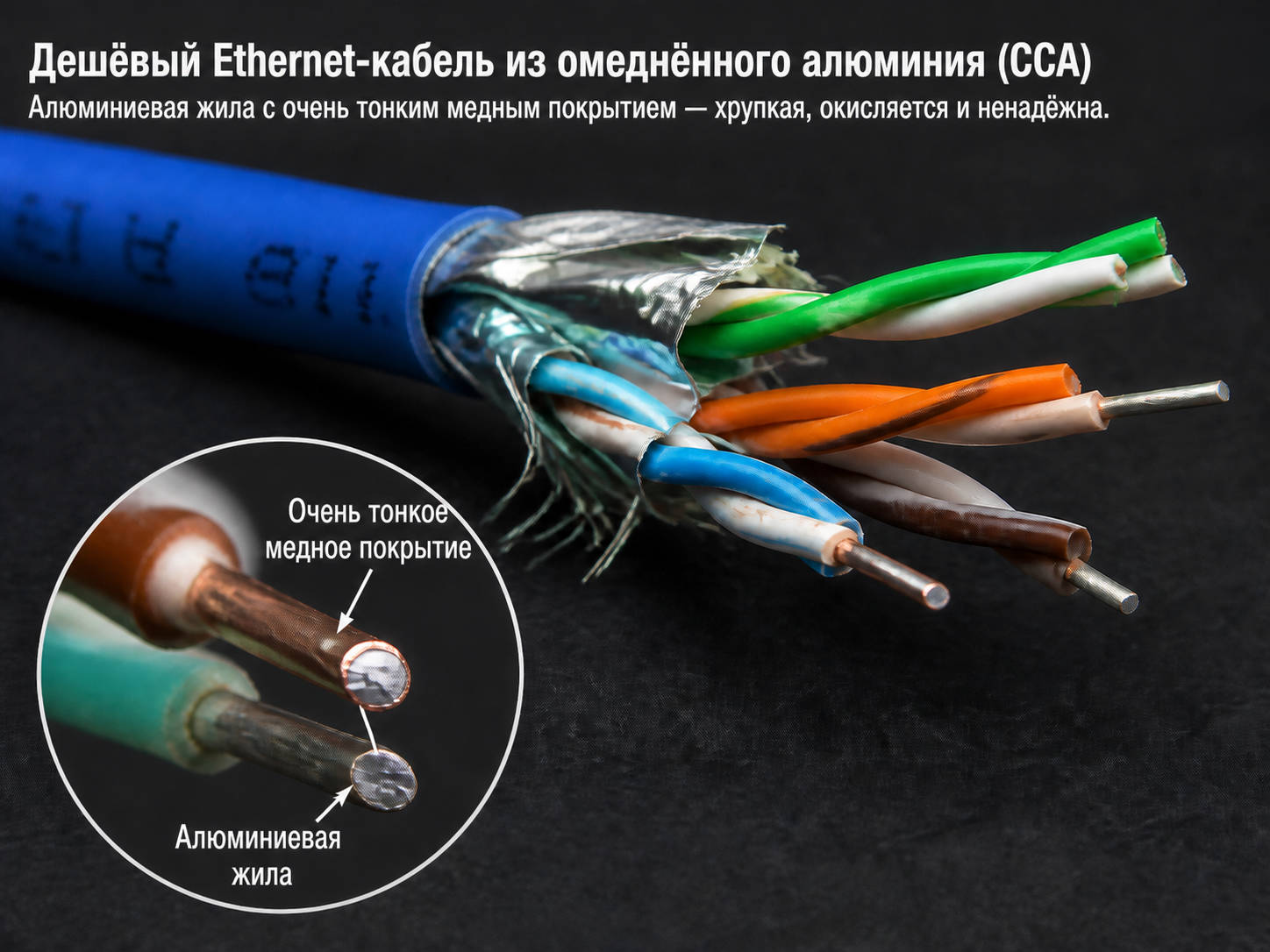

Ошибка №12. Использовать дешёвый CCA-кабель вместо медного

Попытка сэкономить на кабельной инфраструктуре является одной из самых частых и фатальных ошибок, ведущих к деградации и нестабильной работе всей сетевой архитектуры.

Проблемы CCA-кабеля

Аббревиатура CCA расшифровывается как Copper-Clad Aluminum — омедненный алюминиевый проводник. В отличие от полноценного медного кабеля, он имеет алюминиевый сердечник. Алюминий обладает значительно более высоким удельным электрическим сопротивлением. Это особенно критично при использовании технологии PoE (Power over Ethernet). Высокое сопротивление на длинных кабельных трассах приводит к колоссальному падению напряжения (Voltage Drop) и преобразованию энергии в тепло, из-за чего камера не получает требуемой мощности. CCA-кабель также обладает более низкой механической прочностью и подвержен ускоренному окислению на контактах.

Какой кабель выбирать для IP-видеонаблюдения

Для построения профессиональной системы IP-видеонаблюдения необходимо использовать исключительно полноценную медную витую пару (Solid Copper) категории 5e (AWG 24) или категории 6 (AWG 23) для систем с высоким энергопотреблением PoE. Для наружной прокладки строго обязателен кабель со специальной полиэтиленовой оболочкой (PE), рассчитанной на эксплуатацию на улице под воздействием ультрафиолета.

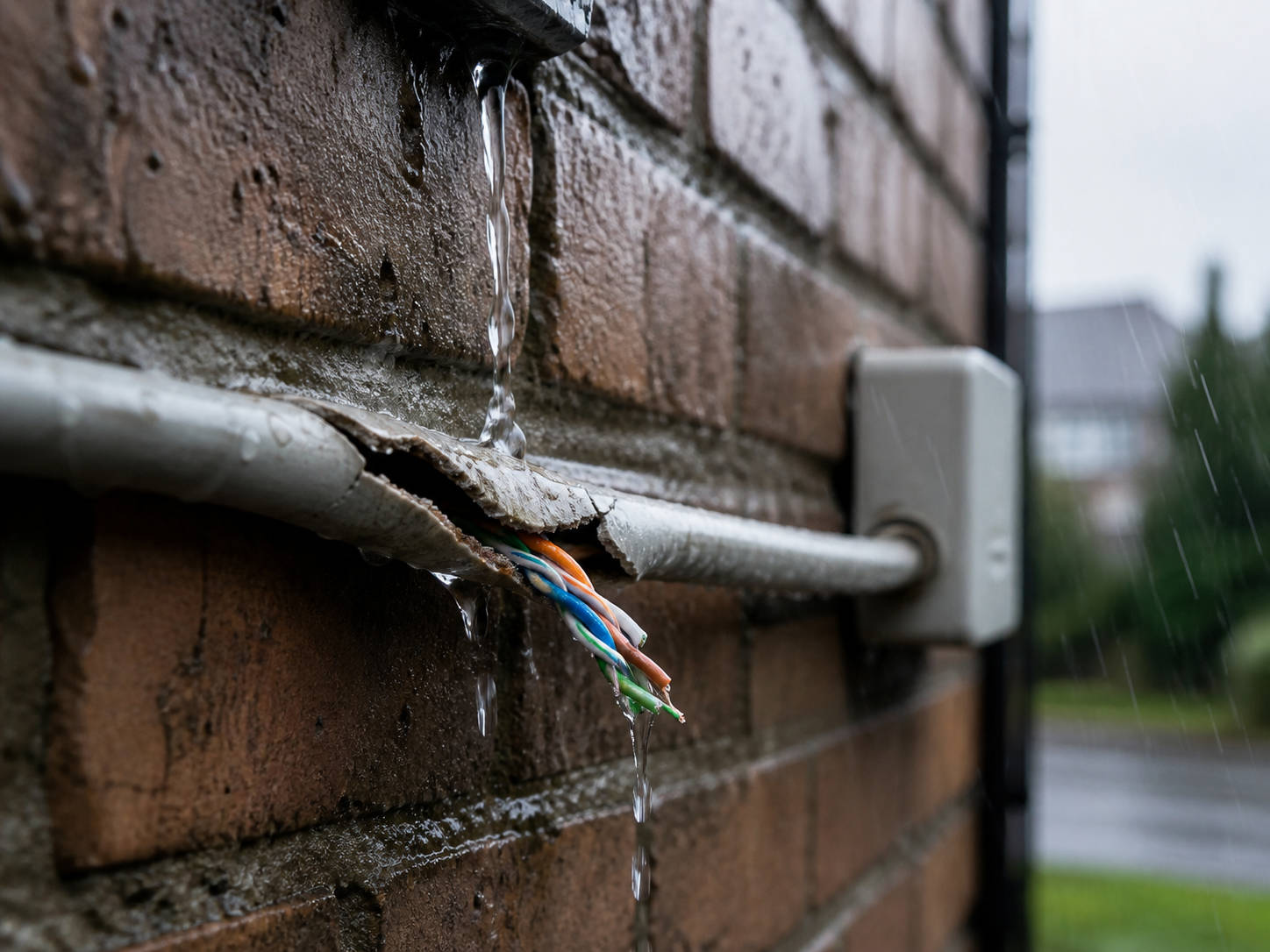

Ошибка №13. Использовать внутренний кабель и неподходящую гофру на улице

Химический состав оболочек кабелей строго регламентирован условиями их применения. Использование обычного внутреннего кабеля с оболочкой из ПВХ (поливинилхлорид) на открытом воздухе недопустимо.

Внешняя среда оказывает разрушительное воздействие: ультрафиолет от прямых солнечных лучей быстро делает ПВХ хрупким. Сезонные перепады температуры, мороз, воздействие воды и высокая влажность приводят к растрескиванию изоляции, после чего вода по кабелю затекает прямо в порты оборудования. Существует колоссальная разница между внутренней (ПВХ) и наружной (светостабилизированный полиэтилен - PE) оболочкой. Дополнительная защитная труба (ПНД-гофра) необходима в местах возможных механических повреждений, однако сама гофра также должна строго соответствовать условиям наружной эксплуатации (серые ПВХ-гофры на морозе лопаются).

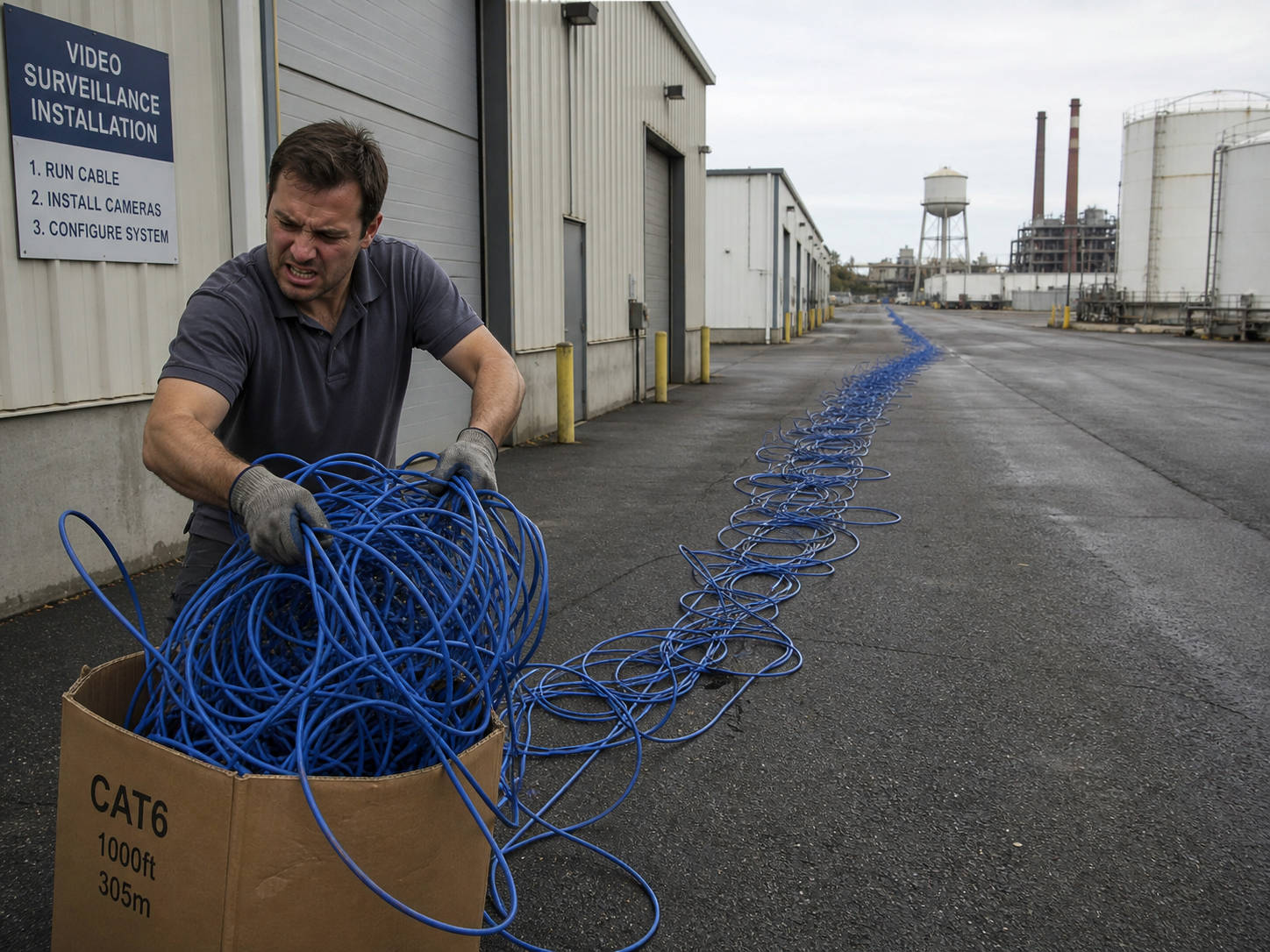

Ошибка №14. Делать слишком длинные кабельные линии без расчёта

Законы физики и стандарты сетевых протоколов накладывают жесткие ограничения на длину сегментов сети.

Стандарт Ethernet (TIA/EIA-568 и IEEE 802.3) гарантирует передачу данных и питания (PoE) на расстояние не более 100 метров. Превышение этой длины приводит к затуханию высокочастотного сигнала и критическим потерям питания. Симптомы превышения длины: камера может работать днем, но периодически отключаться ночью после включения мощной ИК-подсветки, так как возросший ток вызывает просадку напряжения ниже допустимого предела. Если дистанция превышает 100 метров, могут понадобиться: дополнительный промежуточный PoE-коммутатор, PoE-extender (удлинитель), переход на оптико-волоконную линию или использование оборудования с режимом Long-Range PoE (до 250 метров на скорости 10 Мбит/с). Длину каждой трассы лучше определить до покупки оборудования.

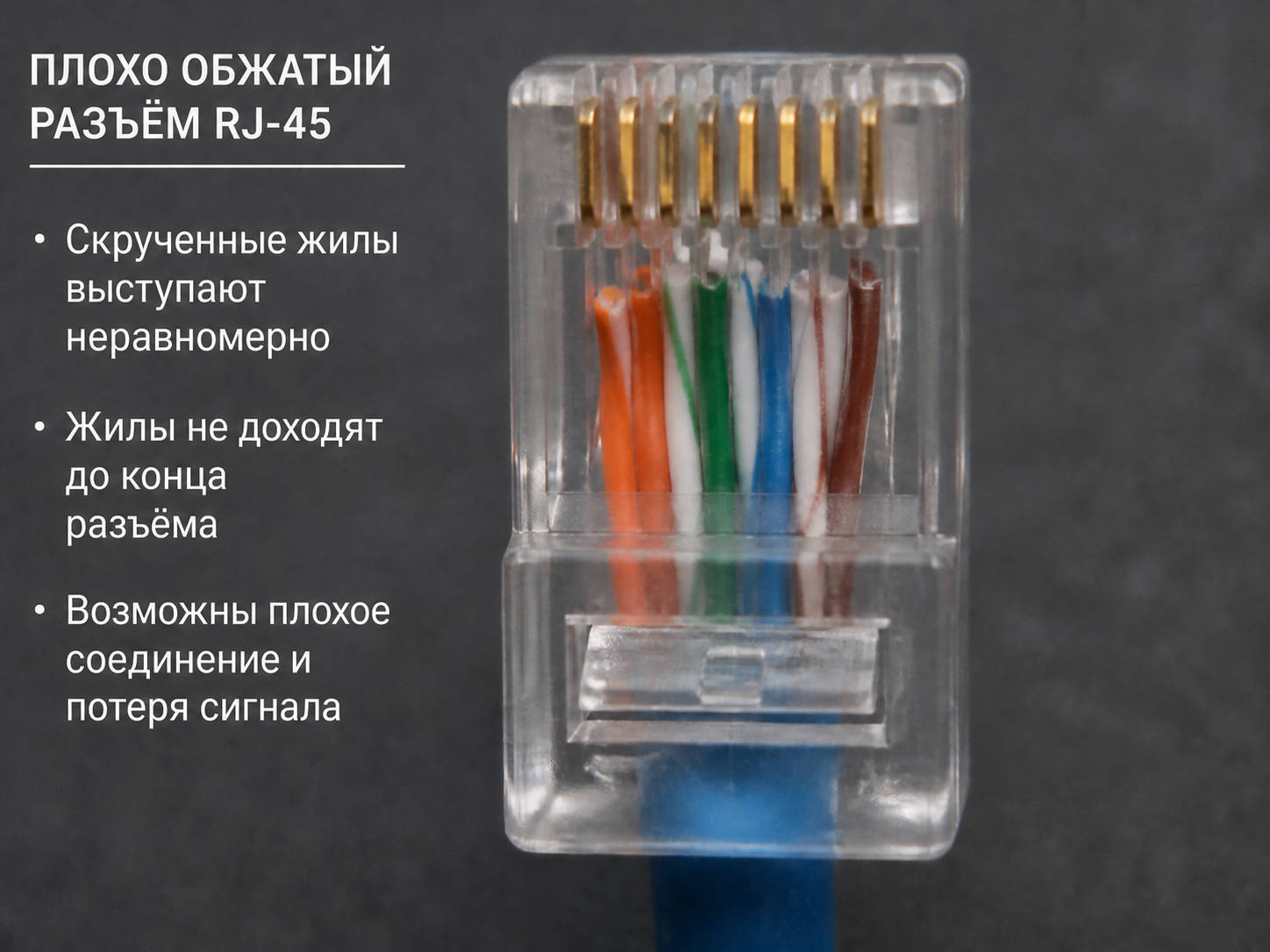

Ошибка №15. Плохо обжимать RJ-45 и не тестировать линию

Некачественная опрессовка коннекторов RJ-45 является причиной подавляющего большинства «плавающих» неисправностей, которые крайне сложно диагностировать.

К типичным дефектам обжима относятся: неправильная последовательность жил (несоблюдение стандартов T568A или T568B), ситуации, когда проводники не дошли до конца медных ножей коннектора, повреждение или перелом одной из жил при снятии изоляции. Слишком сильно расплетенные пары перед входом в коннектор вызывают перекрестные электромагнитные помехи (crosstalk). Некачественный контакт приводит к возможности периодических сбоев, потере пакетов данных и артефактам на видео вместо полного отсутствия изображения.

Что нужно сделать после обжима

После каждого обжима необходимо проверить целостность линии профессиональным кабельным тестером. Затем следует подключить активное оборудование и проверить стабильность сетевого соединения (отсутствие потерь пакетов) и корректную передачу питания PoE. На финальном этапе необходимо промаркировать и подписать оба конца кабеля для облегчения будущего обслуживания.

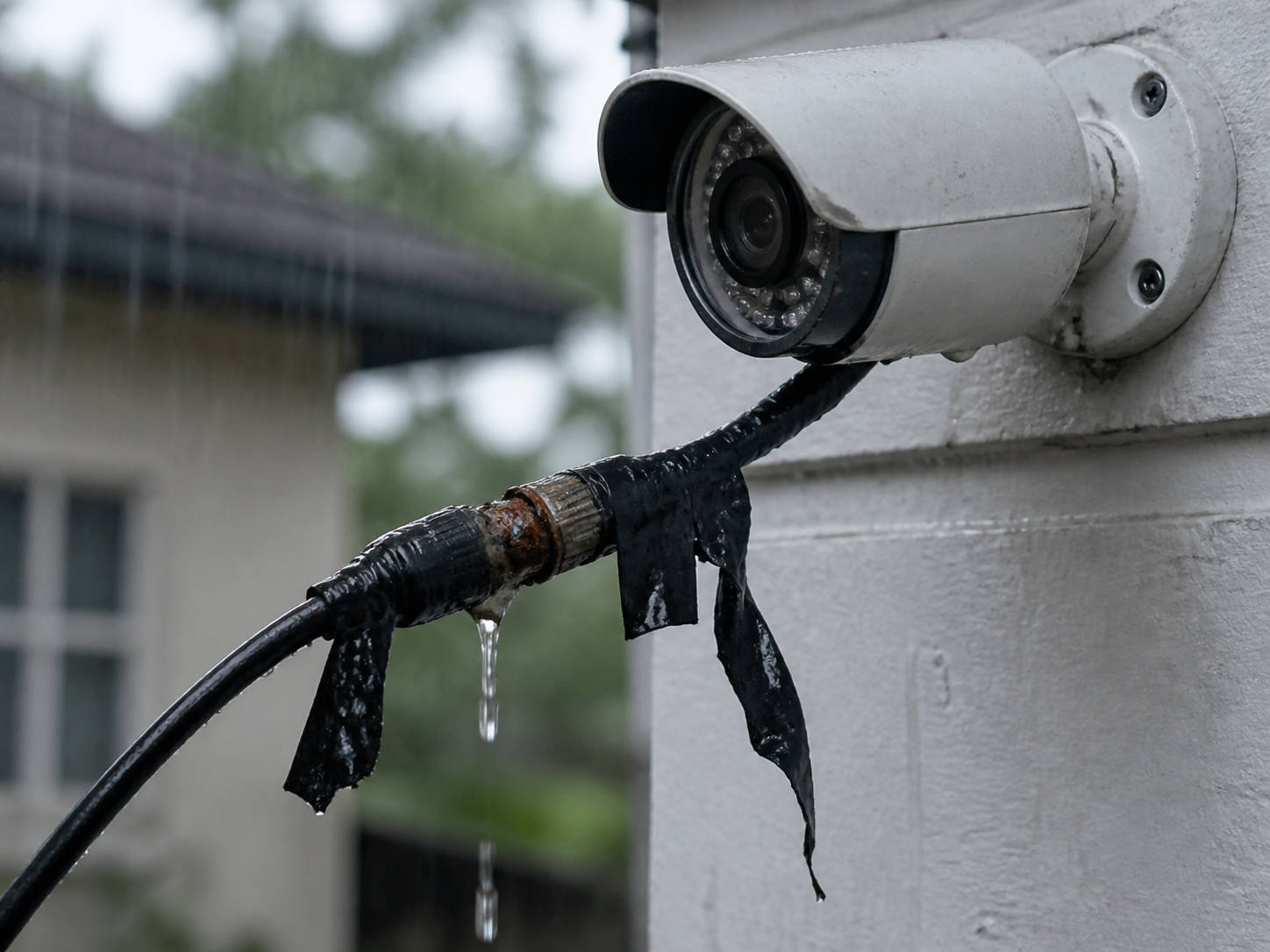

Ошибка №16. Оставлять соединения и разъёмы камеры открытыми на улице

Оставление разъемов сетевого интерфейса и питания без герметичной защиты на открытом воздухе гарантирует скорый выход оборудования из строя.

Попадание влаги (дождя, тумана или конденсата) вызывает мгновенное окисление и коррозию контактов RJ-45. Это приводит к нестабильному сетевому соединению и, что особенно опасно при использовании PoE, короткому замыканию с последующим повреждением цепей питания камеры и порта коммутатора. Одной изоленты категорически недостаточно для нормальной долговременной защиты соединения, так как под воздействием температурных перепадов ее клеевой слой разрушается, образуя капиллярные каналы для поступления воды.

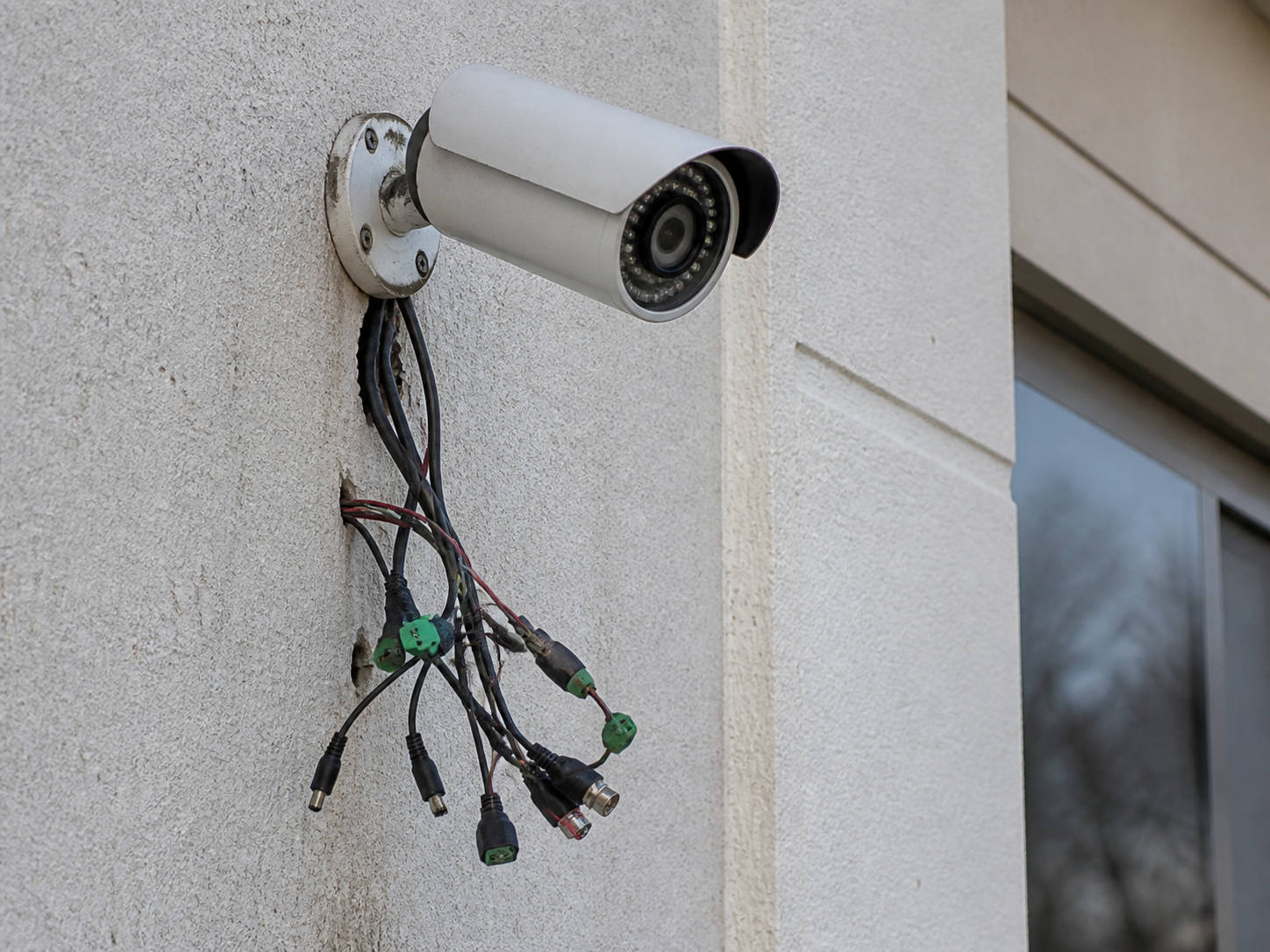

Ошибка №17. Не использовать подходящую монтажную коробку

Профессиональный монтаж подразумевает использование специализированных монтажных оснований для каждого уличного узла.

Монтажная коробка (junction box) нужна для обеспечения жесткого крепления камеры к поверхности и создания герметичного пространства. Внутрь коробки необходимо прятать все уязвимые разъемы (RJ-45, штекеры питания 12В) и технологический запас кабеля. Требования к коробке для уличного применения включают высокий рейтинг защиты (IP66 и выше), стойкость к ультрафиолету и наличие гермовводов. При этом коробка должна оставаться доступной для дальнейшего сервисного обслуживания без необходимости демонтажа всей конструкции.

Отдельная ошибка: вводить кабель в коробку сверху

Если отверстие для ввода кабеля располагается сверху коробки, вода во время дождя будет стекать прямо по кабелю внутрь защищенного объема. Ввод снизу всегда безопаснее. При монтаже обязательно формируется «капельная петля» (drip loop) — кабель перед входом в гермоввод провисает ниже уровня коробки, заставляя воду скапывать с нижней точки изгиба на землю.

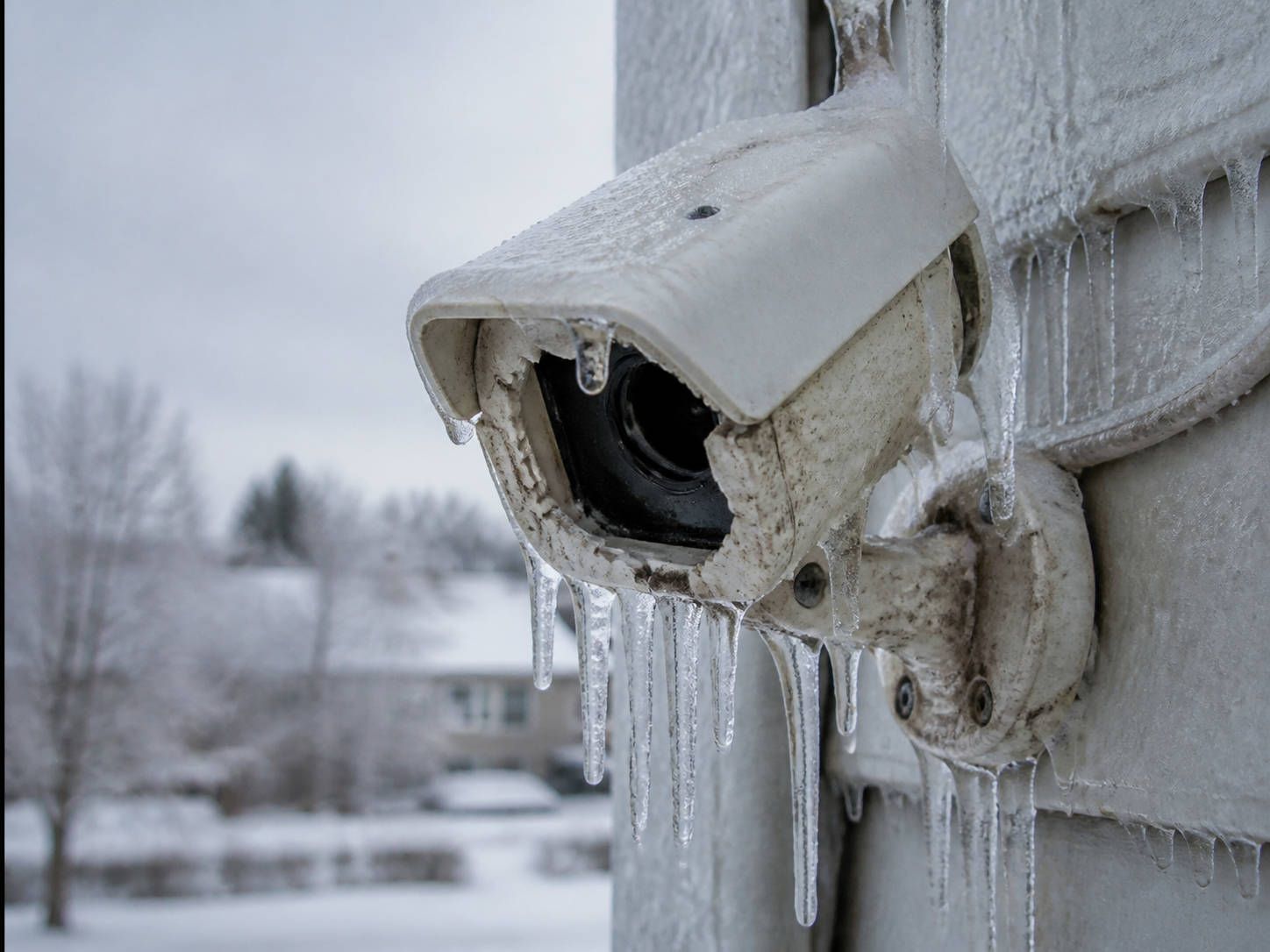

Ошибка №18. Не учитывать условия окружающей среды

Выбор камеры должен строго коррелировать с климатическими и механическими угрозами в месте ее установки. Использование внутренней камеры в пластиковом корпусе на улице недопустимо.

Оценивается степень защиты корпуса от влаги и пыли (IP Ingress Protection, стандарт IEC 60529). Рабочий температурный диапазон устройства должен покрывать климатические минимумы и максимумы региона. Оборудование подвергается воздействию дождя, снега, наледи, конденсата, падающих сосулек, прямого солнечного излучения и порывистого ветра. Обозначение «уличная камера» само по себе не отменяет требований к правильному месту монтажа — устройство желательно располагать под защитой свесов кровли.

«IK10 соответствует 20 джоулям внешнего механического воздействия согласно IEC 62262 — обычно иллюстрируется как падение массы 5 кг с высоты 400 мм».

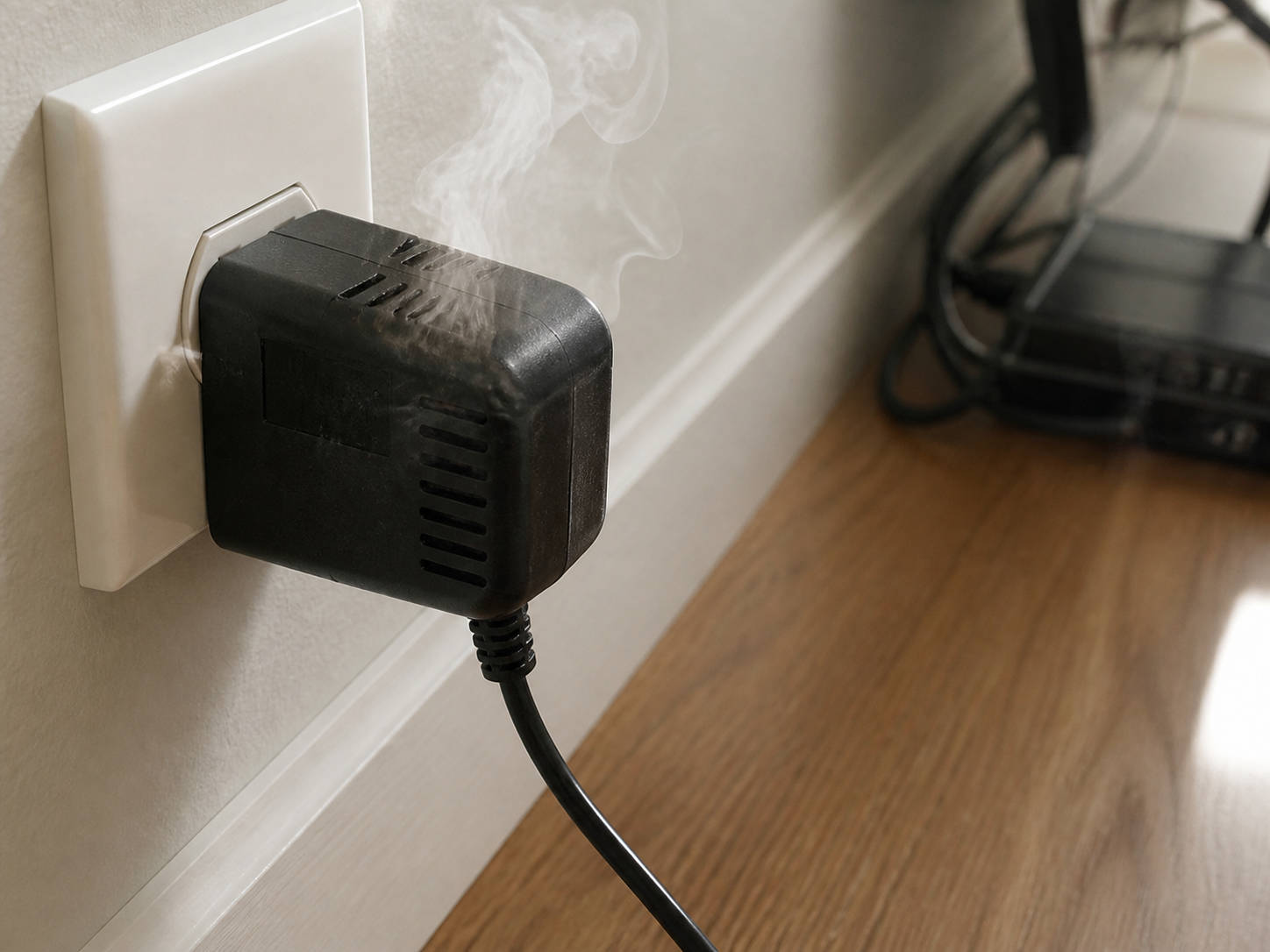

Ошибка №19. Подбирать блок питания без расчёта нагрузки

В системах без поддержки стандартизированного PoE выбор слаботочного блока питания (12В или 24В) без инженерных расчетов приводит к критическим сбоям электроники.

При расчете учитывается суммарное потребление всех подключенных камер, причем берется максимальное пиковое, а не среднее дневное энергопотребление. Происходит значительное увеличение потребления после автоматического включения массива ИК-подсветки или работы моторизованных объективов. Необходимо учитывать потери напряжения на длинных кабельных линиях постоянного тока и обязательно оставлять эксплуатационный запас мощности блока питания (не менее 20%).

Типичный симптом ошибки

Днем система работает абсолютно нормально. Ночью, когда освещенность падает, включается ИК-подсветка камер, нагрузка на БП возрастает, происходит глубокая просадка напряжения. В результате камеры начинают циклично перезагружаться, пропадать из сетевого поиска регистратора или работать с сильными помехами.

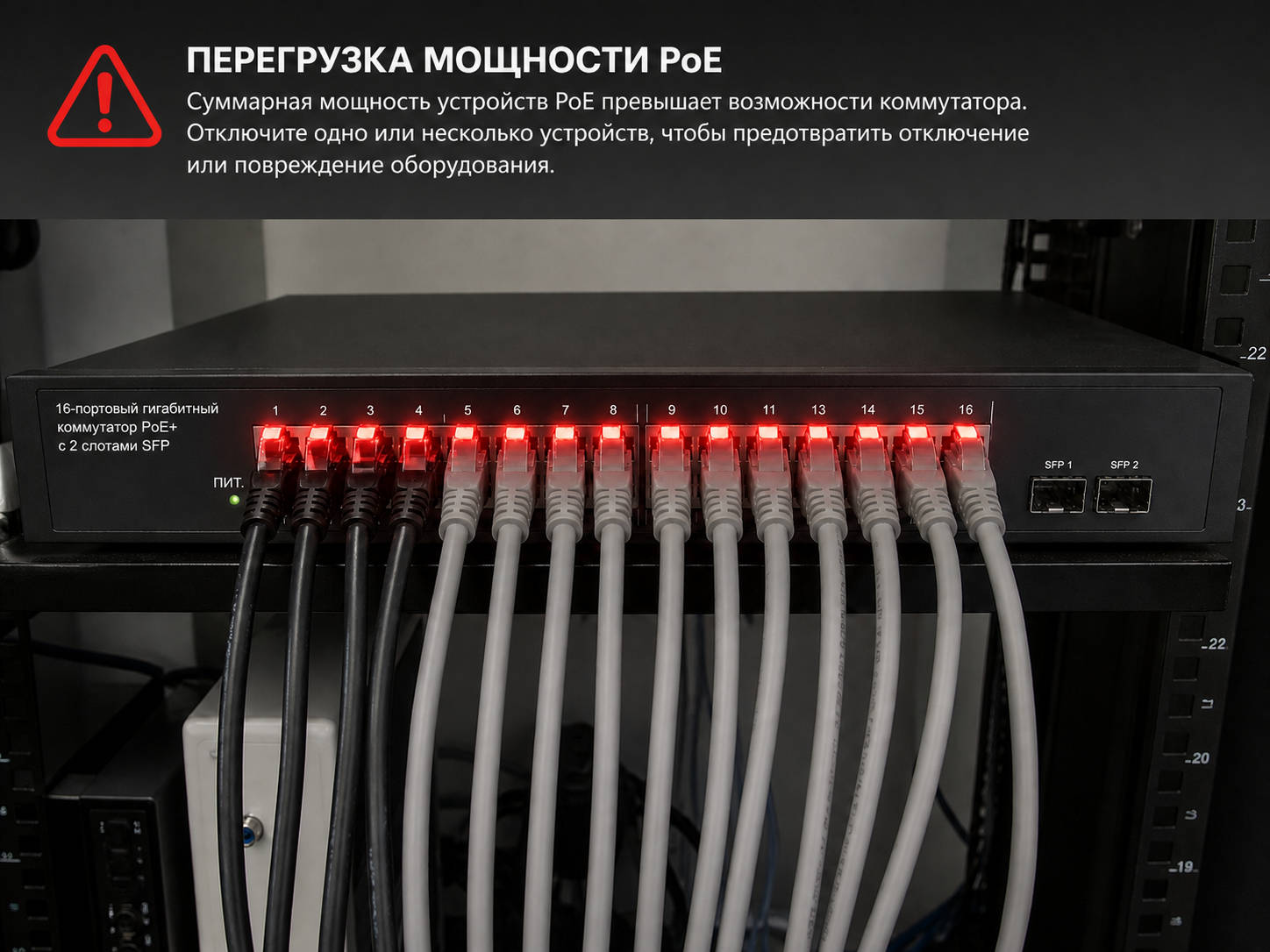

Ошибка №20. Не рассчитывать PoE-бюджет коммутатора

При проектировании IP-систем многие инженеры-любители забывают, что количество физических PoE-портов коммутатора не равно его доступной электрической мощности.

Необходимо различать максимальную мощность одного порта (например, 30 Вт для стандарта 802.3at) и общий PoE-budget коммутатора (например, 120 Вт). Суммарное максимальное потребление всех подключенных камер не должно превышать этот бюджет. Камеры с мощной подсветкой (до 100 метров), моторизованными PTZ-механизмами и встроенными обогревателями потребляют значительные ресурсы. При превышении бюджета коммутатор начнет принудительно отключать порты. Инженерное правило требует оставлять запас мощности коммутатора на компенсацию потерь в кабелях.

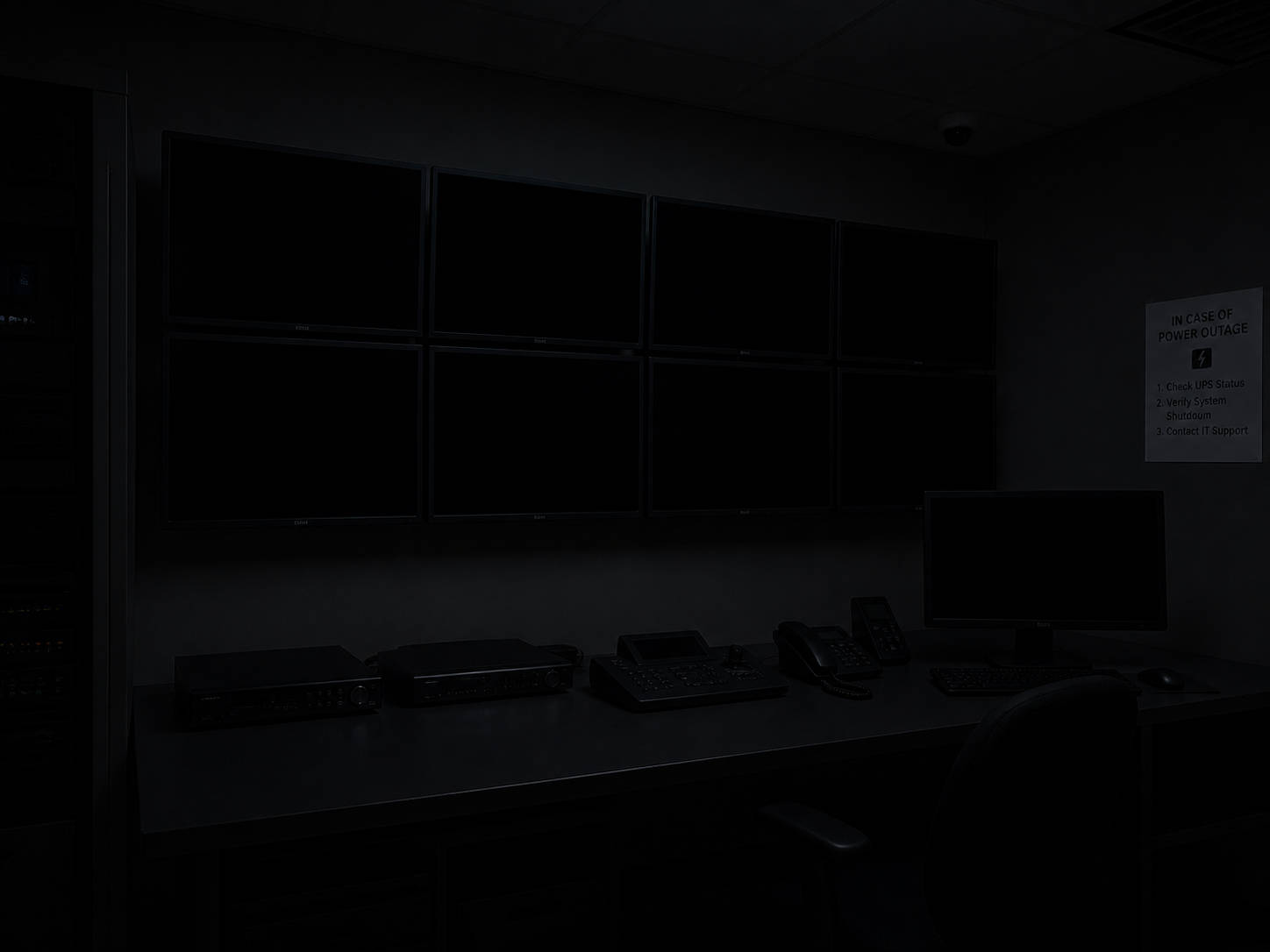

Ошибка №21. Не предусматривать резервное питание

Система видеонаблюдения, которая отключается вместе с рубильником на вводе в здание, не выполняет функции безопасности.

При кратковременном отключении электричества происходит обрыв записи, а файловая система HDD может получить фатальные повреждения. Источник бесперебойного питания (ИБП) должен обеспечивать автономную работу не только видеорегистратора. В цепь резервирования необходимо рассмотреть включение всех критических устройств: NVR/DVR, центральный PoE-коммутатор, маршрутизатор (роутер) и отдельные блоки питания удаленных камер. Часто упускается из вида роутер: после отключения электричества удаленный P2P-доступ со смартфона мгновенно исчезнет, даже если сам регистратор продолжает локально записывать видео на свой жесткий диск от собственного ИБП.

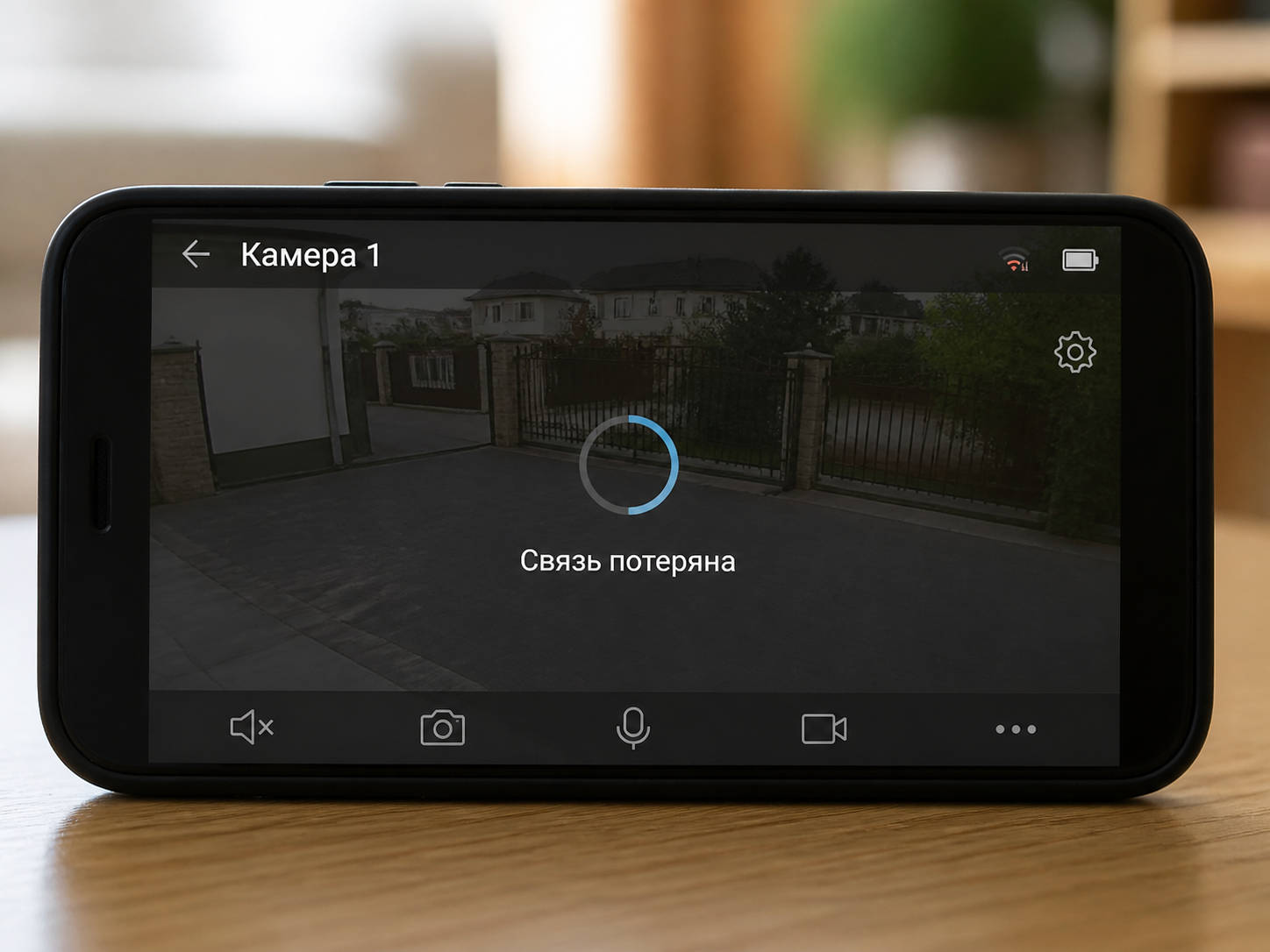

Ошибка №22. Строить всю систему на Wi-Fi без проверки качества сигнала

Радиоэфир является крайне нестабильной средой для непрерывной передачи тяжелых видеопотоков, и слепая вера в технологии Wi-Fi часто заканчивается переделкой системы.

На качество и пропускную способность сети критическое влияние оказывают капитальные стены здания, железобетонные перекрытия, металлические кровельные конструкции, расстояние от точки доступа, а также наличие других беспроводных сетей (радиоинтерференция) и радиопомехи. Важно осознавать, что хороший уровень сигнала около домашнего роутера абсолютно ничего не говорит о качестве связи непосредственно возле камеры, смонтированной на внешней стороне бетонного забора.

Когда Wi-Fi-камера оправдана

Беспроводное решение оправдано только в ситуациях, когда кабель провести действительно невозможно (например, через помещение с дорогостоящим дизайнерским ремонтом), если система крайне небольшая, а радиопокрытие в месте установки стабильно и проверено спектроанализаторами.

Когда лучше использовать провод

Для надежной стационарной системы видеонаблюдения всегда лучше использовать провод (Ethernet). Он безальтернативен для ответственных охранных зон, при большом количестве мегапиксельных камер и при требованиях непрерывной трансляции и записи видео в режиме 24/7.

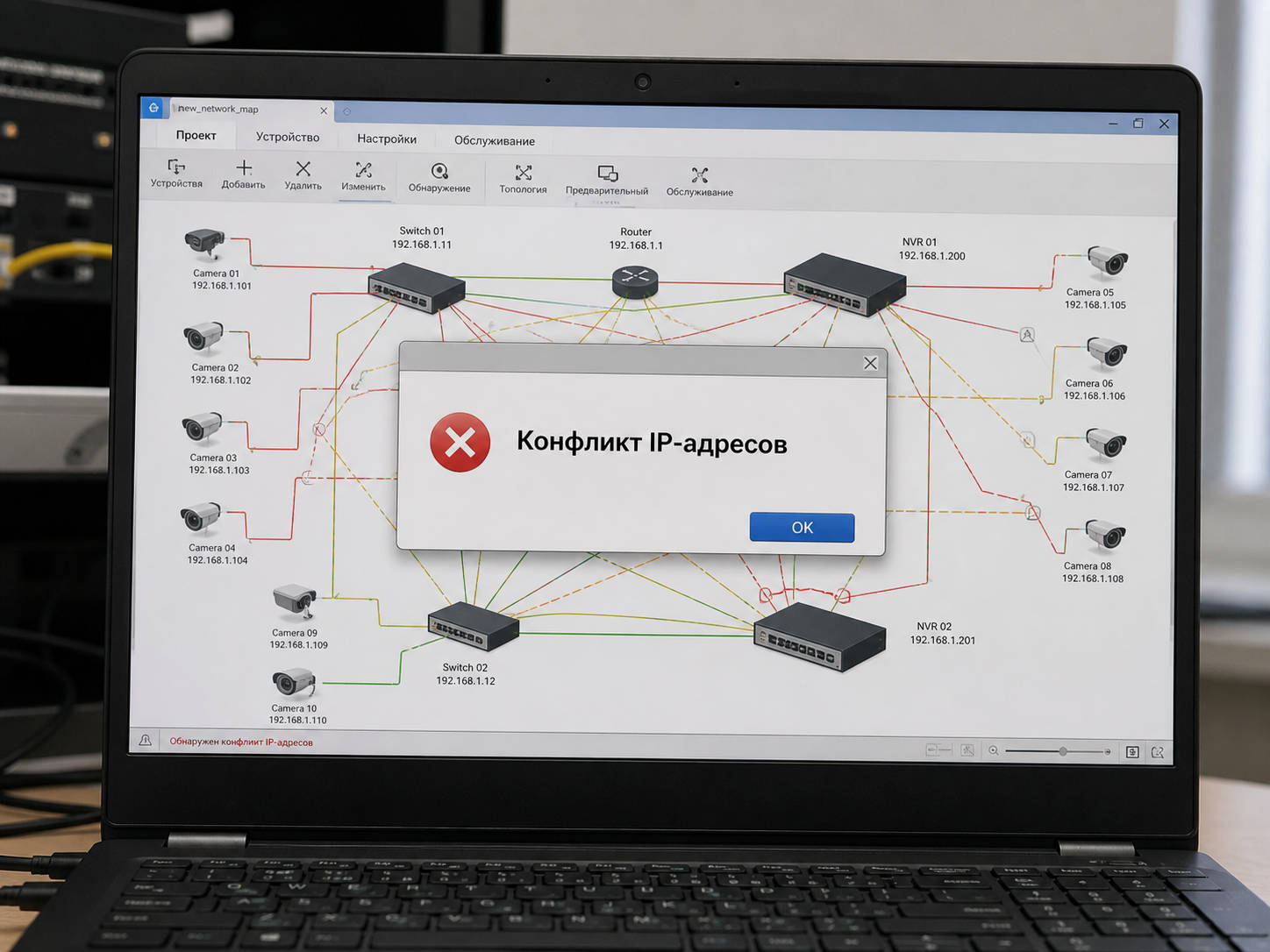

Ошибка №23. Не продумывать IP-адреса и структуру сети

Бессистемное добавление IP-камер в домашнюю или корпоративную сеть приводит к коллизиям и нарушению безопасности инфраструктуры.

Оставление включенного DHCP на камерах ведет к изменению их адресов после перезагрузки роутера, что вызывает потерю связи с NVR. Ошибки статической маршрутизации вызывают конфликты IP-адресов. Оставление заводских названий камер усложняет администрирование. Специалисты настоятельно рекомендуют выносить видеонаблюдение в отдельную подсеть (VLAN). Подобная сетевая сегментация (например, выделение VLAN 20 специально для CCTV) изолирует тяжелый трафик и защищает основную локальную сеть: злоумышленник, получивший доступ к уличному кабелю камеры, не сможет проникнуть к серверам или компьютерам организации. Желательно вести строгую таблицу учета: название камеры, место установки, статический IP-адрес, канал регистратора и физический порт PoE-коммутатора.

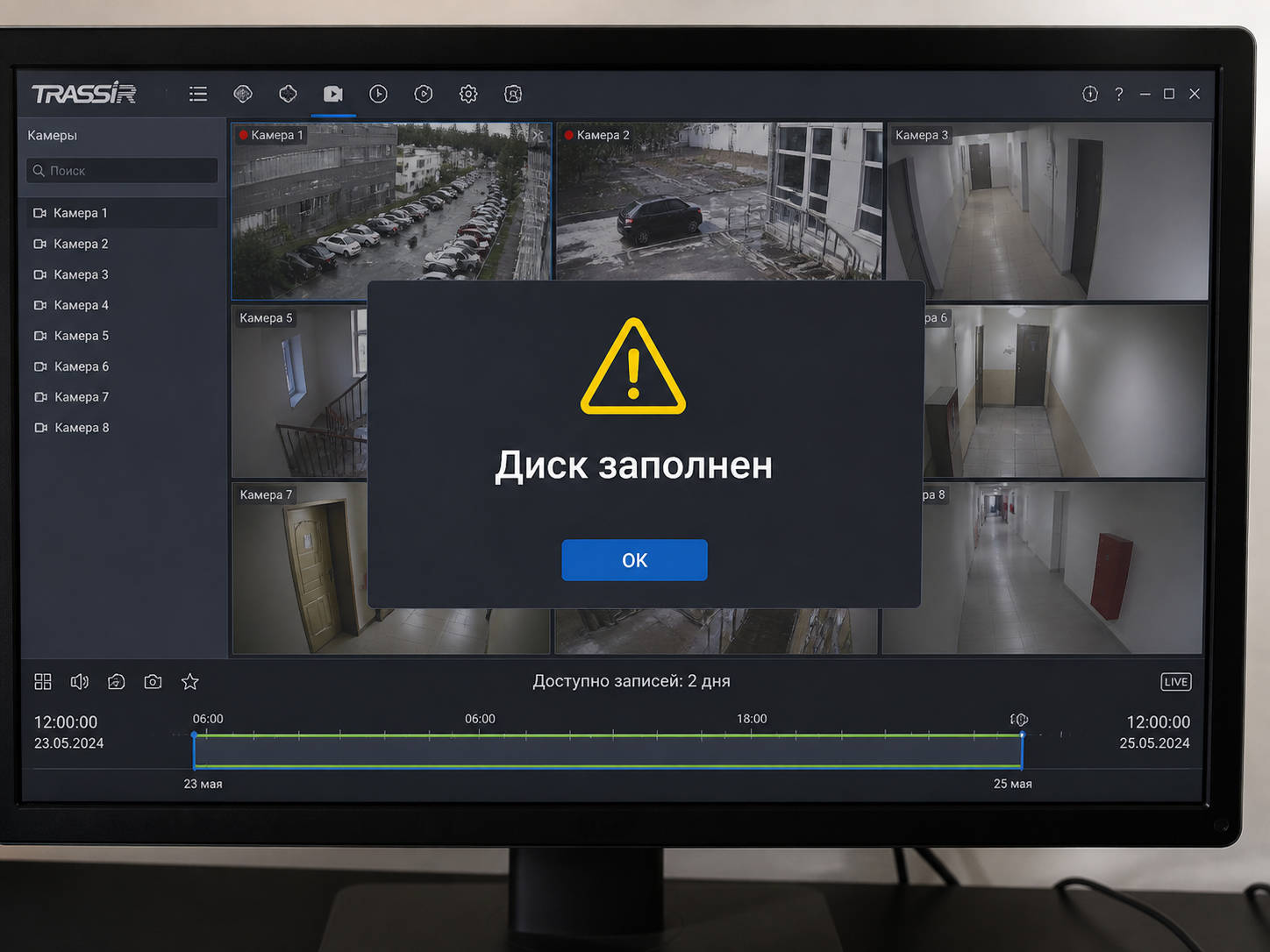

Ошибка №24. Покупать HDD без расчёта необходимого срока хранения

Жесткий диск определяет глубину архива, но выбор его емкости не должен происходить по остаточному бюджетному принципу.

От чего зависит объем генерируемого архива: от количества камер, их разрешения, частоты кадров (FPS), настроек битрейта (постоянный CBR или переменный VBR), используемого кодека компрессии (переход с H.264 на H.265+ снижает требования к дисковому пространству почти в два раза), режима записи (постоянная 24/7 или исключительно по событиям) и требуемого количества дней хранения.

Как правильно подходить к выбору HDD

Сначала необходимо определить на уровне технического задания, сколько дней видеозаписи должно непрерывно храниться. Только после этого с помощью специализированных калькуляторов рассчитывается необходимый терабайтный объем накопителя. Не следует выбирать HDD только по ин
